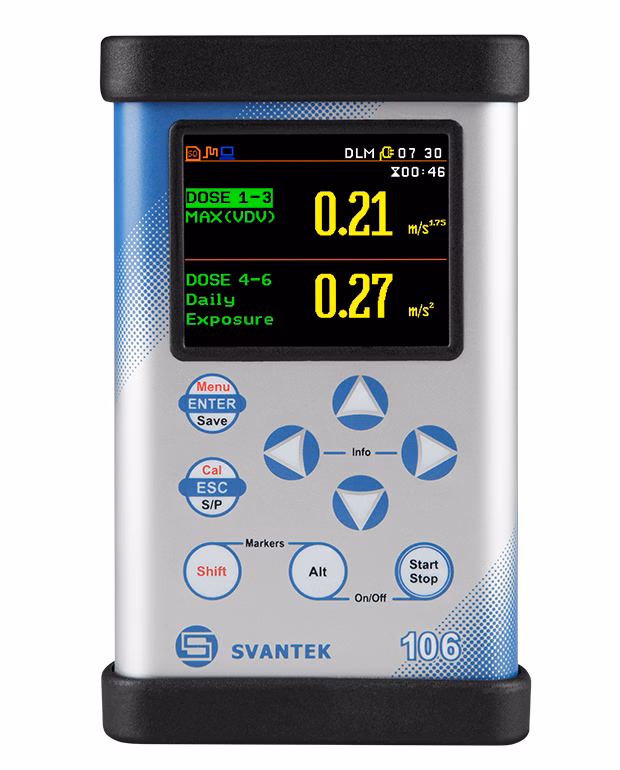

SV106D Miernik drgań mechanicznych oddziałujących na człowieka w sposób ogólny i przez kończyny górne. SV106D Miernik drgań spełnia wymagania normy ISO 8041: 2017 i jest idealnym wyborem do pomiarów zgodnych z normami ISO 2631-1, 2, 5, ISO 5349 i dyrektywą 2002/44 Parlamentu Europejskiego.
Ten przełomowy instrument o kompaktowych rozmiarach, posiada możliwość jednoczesnego wykonywania pomiarów z użyciem dwóch trójosiowych czujników przyspieszenia. Takie rozwiązanie pozwala na pomiar jednym urządzeniem, w tym samym czasie, drgań ogólnych i miejscowych.
Miernik umożliwia pomiar wielkości takich jak: RMS, Peak, Peak-Peak, A(8), VDV, MTVV oraz pomiary dawki ze wszystkimi wymaganymi przez normy filtrami korekcyjnymi i niezbędnym ograniczeniem pasma. Zaawansowany procesor sygnałowy pozwala na jednoczesną analizę drgań w pasmach oktawowych lub tercjowych z zapisem historii czasowej pomiaru. Wyniki pomiarów mogą być z łatwością przeniesione z przyrządu do komputera za pomocą złącza USB. Miernik współpracuje z dedykowanym oprogramowaniem SUPERVISOR.
Koszt miernika drgań BHP, takiego jak SV 106D, zaczyna się od 10 000 zł netto za podstawowy zestaw. Aby miernik był w pełni funkcjonalny, należy uwzględnić dodatkowy koszt przetworników. Przetworniki do pomiarów drgań miejscowych lub ogólnych kosztują od 4000 zł netto za modele podstawowe, takie jak SV 105D lub SV 38V, a bardziej zaawansowane opcje, jak SV 105DF z pomiarem siły nacisku, kosztują 5000 zł netto.
Dodatkowe licencje, np. analiza oktawowa, tercjowa lub zapis sygnału czasowego, oraz akredytowane wzorcowanie z przetwornikami, zwiększają funkcjonalność urządzenia. W Sklepie Svantek można skonfigurować miernik wraz z niezbędnym wyposażeniem i wygenerować ofertę dostosowaną do wymagań BHP.
Sześciokanałowy pomiar drgań

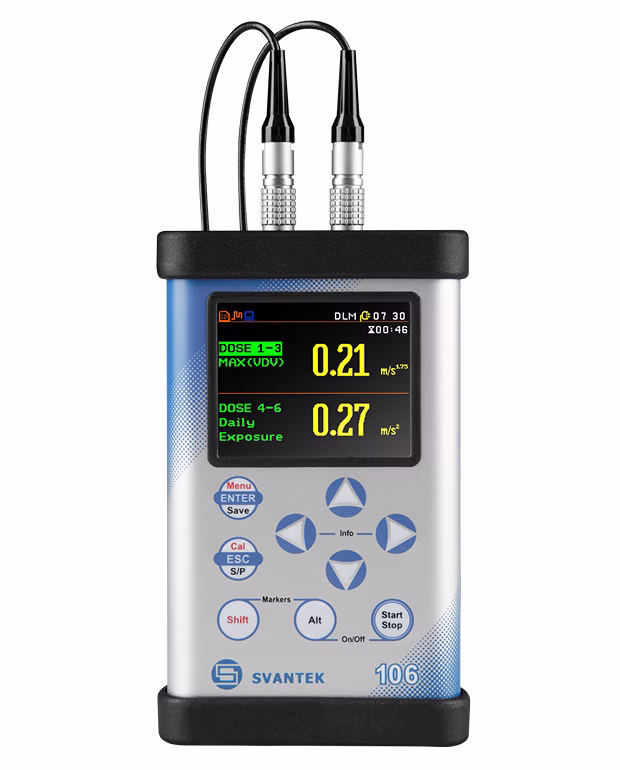

Pomiar z dwoma trójosiowymi czujnikami
Duży wyświetlacz OLED
Kolorowy czytelny wyświetlacz OLED 2.4”
Przetworniki drgań typu MEMS
Inteligentne przetworniki w technologii MEMS
Miernik SV 106D spełnia wymagania normy ISO 8041: 2017 i jest idealnym wyborem do pomiarów zgodnych z normami ISO 2631-1, 2, 5, ISO 5349 i dyrektywą 2002/44 Parlamentu Europejskiego. Dowiedz się więcej na temat pomiarów i analizy drgań mechanicznych oddziałujących na człowieka w sposób ogólny i przez kończyny górne.
Drgania miejscowe
Miernik drgań miejscowych spełniający wymagania normy ISO 8041 oraz ISO 5349
Drgania miejscowe występują, gdy jedna lub obie ręce mają kontakt z wibrującą powierzchnią, np. narzędzia ręczne, drążki kierownicze, kierownice itp. W celu zapewnienia ochrony pracowników przed szkodliwym wpływem drgań opracowano normy pomiarowe, w szczególności ISO 5349. Norma ta specyfikuje wymagania pomiarowe i sposób oceny narażenia na drgania miejscowe. Praktyczne zastosowanie jest opisane w części drugiej tego standardu ISO 5349-2. Pomiary drgań miejscowych wykonuje się miernikami drgań spełniającymi wymagania normy ISO 8041 takimi jak SV106D.
Czytaj więcejDrgania ogólne
Miernik drgań ogólnych z siedziskowym przetwornikiem drgań zgodny z ISO 8041 i ISO 2631-1
Pomiar drgań ogólnych dotyczy wibracji transmitowanych do ciała człowieka poprzez różnego rodzaju oparcia, np. siedziska, oparcia siedzeń w okolicach miednicy i pleców, ale także przez podłogę do stóp. Drgania ogólne występują głównie w pojazdach mechanicznych (samochody, ciężarówki, statki, samoloty, pojazdy specjalne) ale także źródłem drgań mogą być duże maszyny które transmitują drgania przez inne powierzchnie, np. przez podłogi. W przypadku osób w pozycji siedzącej, ISO 2631-1 wskazuje na trzy główne miejsca kontaktu z powierzchnią wibrującą: siedzisko, oparcie oraz stopy.
Czytaj więcej
|
SV 106D Miernik drgań ogólnych i miejscowych
Standardowy zestaw SV 106D zawiera miernik poziomu drgań wraz z kartą microSD o pojemności 32 GB (możliwość rozszerzenia), kabel USB potrzebny do komunikacji z oprogramowaniem PC oraz cztery baterie AA. Każde urządzenie posiada certyfikat kalibracji fabrycznej, licencję na oprogramowanie PC (program Supervisor dołączony na pendrive) oraz KARTĘ GWARANCYJNĄ na okres 36 miesięcy. |
|
SV111 - Przenośny Kalibrator Drgań Kalibrator drganiowy |
|
SV110 - Kalibrator drganiowy Ręczny kalibrator drganiowy |
|
SF106_LIC_15 - Licencja na zapis sygnału czasowego do SV106 Licencja na zapis sygnału czasowego do SV106 |
Zobacz akcesoria
Otwórz listę
Lista akcesoriów
|
SF106_LIC_3 - Licencja na filtry 1/1 i 1/3 oktawy do SV 106 |
|
SV_CA_VM_WB - Wzorcowanie miernika drgań ogólnych |
|
SV_CA_VM_HA - Wzorcowanie miernika drgań miejscowych |
|
SV 38V - Przetwornik siedziskowy do SV 106 |
|
SV 84 - Przetwornik trójosiowy 1000 mV/g, złącze M12, M6 otwór |
|
SV 151 - Trójosiowy czujnik MEMS do pomiaru drgań ogólnych |
|
SV111 - Przenośny Kalibrator Drgań |
|
SV110 - Kalibrator drganiowy |
|
SV 105DF - Przetwornik do pomiaru drgań miejscowych z czujnikiem siły do SV 106D |
|
SV 105D – Przetwornik do pomiaru drgań miejscowych z SV 106D |
|
SV 207B - Zestaw do pomiaru drgań (SV 84, SA 207B) |
|
SA 47 - Torba płócienna na przyrząd SVAN 9xx i akcesoria |
|
SA 105D - Adapter do kalibracji przetwornika SV 105D |
|
SVANPC++ Oprogramowanie PC |
|
SUPERVISOR - Oprogramowanie PC |
|
SC 158 - Kabel komunikacyjny USB-C |
|
SV_CA_VC - Wzorcowanie kalibratora drgań mechanicznych |
