Ocena i określenie dopuszczalnych poziomów hałasu otoczenia w pomieszczeniach jest krytycznym aspektem projektowania i wydajności budynku. Narzędzia takie jak Kryteria Hałasu (NC) i Kryteria Pomieszczeniowe (RC) zapewniają znormalizowane metody pomiaru i kwantyfikacji charakteru tego tła akustycznego. Zazwyczaj hałas ten pochodzi z systemów mechanicznych budynku, takich jak ogrzewanie, wentylacja i klimatyzacja (HVAC), ale może również obejmować dźwięk ze źródeł zewnętrznych, takich jak ruch drogowy, który przenika przez przegrody zewnętrzne budynku.
Nadmierny lub irytujący tło akustyczne może mieć znaczące negatywne konsekwencje w każdym środowisku wewnętrznym. Poza zwykłym rozpraszaniem uwagi, może on bezpośrednio zakłócać zrozumiałość mowy, utrudniając komunikację w biurach, klasach i salach konferencyjnych. To ciągłe obciążenie słuchowe może być również źródłem zmęczenia, co z kolei może negatywnie wpływać na bezpieczeństwo i produktywność użytkowników.
Aby sprostać tym wyzwaniom, akustycy i projektanci budynków polegają na znormalizowanych, jednocyfrowych wskaźnikach do ilościowego określania i zarządzania hałasem w pomieszczeniach. Najbardziej znanymi z nich są Kryteria Hałasu (NC), Kryteria Pomieszczeniowe (RC) i Ocena Hałasu (NR). Systemy te zapewniają solidne ramy do ustalania jasnych, mierzalnych celów akustycznych i zapewnienia, że przestrzenie wewnętrzne są funkcjonalne, wygodne i sprzyjają ich przeznaczeniu.
Zarządzanie hałasem otoczenia w pomieszczeniach ma kluczowe znaczenie - źlezbalansowany dźwięk tła szkodzi zrozumiałości mowy, powoduje zmęczenie i zmniejsza produktywność (typowymi źródłami są HVAC i zewnętrzne wejścia).
Kryteria Hałasu (NC) to podstawowa jednoliczbowa metryka związana z zakłóceniami mowy; wykorzystuje ona krzywe pasma oktawowego i jest oceniana przez styczność lub NC-(SIL).
Kryteria Pomieszczeniowe (RC) rozszerzają NC o diagnostykę jakości dźwięku; dodają deskryptory - N (neutralny), R (dudnienie), H (syczenie), RV (grzechotanie/wibracje) - w celu oznaczenia nierównowagi tonalnej i problemów z niskimi częstotliwościami.
Ocena Hałasu (NR) jest międzynarodowym standardem opartym na ISO, stosowanym powszechnie poza Ameryką Północną; NC i NR nie są zamienne i mogą dawać różne wartości dla tego samego widma.
Pomiar: używaj skalibrowanych mierników klasy 1 lub 2 z analizą oktawową, postępuj zgodnie z wytycznymi ANSI/ASA dotyczącymi rozmieszczenia/czasu działania i projektuj zgodnie z poziomami zalecanymi przez ANSI/ISO dla danego typu pomieszczenia.
Kryteria Hałasu (NC) to szeroko stosowany system oceny dopuszczalności hałasu tła akustycznego w pomieszczeniach. Jego strategiczne znaczenie polega na zdolności do przełożenia złożonego widma hałasu na pojedynczą, zrozumiałą liczbę, która bezpośrednio odnosi się do potencjału zakłóceń mowy, co czyni go podstawowym narzędziem do projektowania i oceny akustyki.
Metoda kryteriów hałasu to system wykorzystujący zestaw znormalizowanych krzywych do oceny poziomów hałasu w całym zakresie częstotliwości, w szczególności od 63 Hz do pasm oktawowych 8000 Hz. Krzywe te, które są podobne do konturów równej głośności, stanowią punkt odniesienia, z którym porównywany jest zmierzony hałas tła akustycznego. Głównym celem jest upewnienie się, że widmo hałasu nie maskuje ani nie zakłóca krytycznych czynności, takich jak komunikacja głosowa, ani nie powoduje niepożądanych zakłóceń.
System NC, opracowany przez pioniera akustyki Leo Beranka pod koniec lat 50. ubiegłego wieku, powstał głównie w odpowiedzi na rosnące problemy z hałasem powodowanym przez systemy HVAC w budynkach biurowych. Pierwotnym zamiarem było odniesienie widma hałasu do zakłóceń, jakie powoduje on w komunikacji werbalnej. Krzywe NC zostały specjalnie zaprojektowane tak, aby ich numer odpowiadał w przybliżeniu Poziomowi Interferencji Mowy (SIL), który jest miarą tego, jak skutecznie hałas maskuje mowę.
Jest to najprostsze i najbardziej powszechne podejście do określania wartości znamionowej NC. Zmierzone poziomy hałasu w paśmie oktawowym są nanoszone na wykres zawierający standardowe krzywe NC. Ocena NC jest następnie definiowana przez wartość najwyższej krzywej NC, która jest „dotykana” przez dowolny punkt w zmierzonym widmie. Częstotliwość, w której występuje to dotknięcie, jest zawsze odnotowywana wraz z oceną (np. NC-45 (125 Hz)).
Norma ANSI/ASA S12.2-2019 opisuje również alternatywną metodę, oznaczoną jako NC-(SIL). Podejście to wykorzystuje poziom zakłóceń mowy – obliczany jako średnia arytmetyczna poziomów ciśnienia akustycznego w pasmach oktawowych 500, 1000, 2000 i 4000 Hz – w celu przybliżenia oceny NC.
Podczas gdy system NC pozostaje potężnym i szeroko stosowanym narzędziem, jego ograniczenia w ocenie subiektywnej jakości hałasu, zwłaszcza dudnienia o niskiej częstotliwości, doprowadziły do opracowania bardziej diagnostycznej metryki: Kryteriów Pomieszczeniowych (RC).
Kryteria Pomieszczeniowe (RC) stanowią znaczące udoskonalenie metody NC, opracowanej w celu zapewnienia bardziej zniuansowanej oceny tła akustycznego w pomieszczeniach. Jej strategiczne znaczenie polega na zdolności do oceny nie tylko ogólnej głośności, ale także subiektywnej jakości dźwięku, diagnozując irytujące cechy, takie jak dudnienie lub syczenie, które w przeciwnym razie mogłyby pozostać niezaznaczone.
Opracowana w latach 80. przez ASHRAE metodologia RC była bezpośrednią odpowiedzią na niepowodzenia metody NC w charakteryzowaniu dudnienia o niskiej częstotliwości wytwarzanego przez nowo energooszczędne systemy HVAC. Podczas gdy NC koncentruje się głównie na zrozumiałości mowy, RC została zaprojektowana tak, aby uwzględnić zarówno czułość ludzkiego ucha, jak i postrzegany charakter dźwięku. Sprawia to, że metoda RC jest bardziej diagnostyczna, ponieważ zapewnia nie tylko ogólną ocenę, ale także charakteryzuje równowagę tonalną hałasu.
Ocena RC składa się z dwóch części: wartości liczbowej i zestawu oznaczeń literowych, które opisują charakter dźwięku. Deskryptory te dostarczają cennych informacji diagnostycznych na temat widma hałasu.
Deskryptory jakości dźwięku RC
Podczas gdy NC i RC są dominującymi systemami w Stanach Zjednoczonych, inny standard jest szeroko stosowany na arenie międzynarodowej.
Krzywe oceny Hałasu (NR) służą jako międzynarodowy standard oceny hałasu w pomieszczeniach, szczególnie w Europie i innych regionach poza Ameryką Północną. Podobnie jak NC, zapewnia ona jednocyfrową ocenę hałasu o szerokim spektrum, ale opiera się na odrębnym zestawie kryteriów.
System NR został opracowany przez Międzynarodową Organizację Normalizacyjną (ISO) i jest szeroko stosowany do określania i oceny hałasu w środowiskach wewnętrznych. Jest on często stosowany do oceny hałasu pochodzącego z systemów wentylacji mechanicznej w budynkach, służąc jako kluczowe narzędzie zgodności w międzynarodowych projektach i projektach budowlanych.
Obliczanie wartości NR jest koncepcyjnie podobne do metody styczności NC. Poziomy ciśnienia akustycznego mierzone w pasmach oktawowych są wykreślane lub porównywane ze standardowym zestawem krzywych NR. Ostateczna jednoliczbowa wartość NR jest określana przez najwyższą krzywą NR, która jest przecinana lub „dotykana” przez zmierzone widmo hałasu. Nowoczesne mierniki poziomu dźwięku mogą wykonywać te obliczenia automatycznie.
Kluczowe znaczenie dla profesjonalistów ma zrozumienie, że metody NC i NR nie są wymienne. Wykorzystują one różne zestawy krzywych i dają różne wyniki liczbowe dla tego samego widma hałasu. Dlatego też ocena NC 30 nie jest równoważna NR 30. Określenie właściwej metryki w oparciu o lokalizację projektu i obowiązujące normy ma zasadnicze znaczenie.
Poza tymi trzema podstawowymi systemami, opracowano inne specjalistyczne kryteria, aby uwzględnić środowiska o większej czułości akustycznej.
Poza podstawowymi systemami NC, RC i NR opracowano specjalistyczne kryteria oceny hałasu w bardziej wymagających lub problematycznych środowiskach akustycznych. Narzędzia te oferują większą rygorystyczność i możliwości diagnostyczne dla konkretnych zastosowań.
Krzywe Preferowane Kryterium Hałasu (PNC) są rozszerzeniem podstawowego systemu NC, zaprojektowanym tak, aby był bardziej rygorystyczny. Są one uważane za lepsze od krzywych NC dla krytycznych środowisk odsłuchowych, takich jak studia nagraniowe, sale koncertowe i sale wykładowe. Wyższość ta wynika z faktu, że krzywe PNC są mniej tolerancyjne na hałas o niskiej częstotliwości niż ich odpowiedniki NC, odnosząc się do kluczowego obszaru, w którym oryginalny system NC okazał się być niewystarczający.
Opisana w normie ANSI/ASA S12.2-2019 metoda Kryterium Hałasu Pomieszczenia (RNC) jest specjalistycznym narzędziem opracowanym specjalnie do oceny środowisk, w których hałas o niskiej częstotliwości pochodzący z systemów HVAC jest wysoki i może zawierać wahania lub przepięcia. Zasadniczo działa jako „kryterium dudnienia”, zapewniając procedurę identyfikacji i oceny systemów o złym zachowaniu akustycznym. Gdy systemy są dobrze zaprojektowane, wynik RNC jest redukowany do wartości zgodnej z krzywymi NC.
Bezpośrednie porównanie głównych metodologii może pomóc profesjonalistom wybrać najbardziej odpowiednie narzędzie dla ich konkretnych potrzeb.
Wybór właściwej miary oceny hałasu jest krytyczną decyzją, która zależy od celów projektu, położenia geograficznego i specyfiki wyzwania akustycznego. Poniższa tabela bezpośrednio porównuje kluczowe cechy Kryteriów Hałasu (NC), Kryteriów Pomieszczeniowych (RC) i Oceny Hałasu (NR), aby ukierunkować proces wyboru.
Porównanie podkreśla różne zastosowania każdej z tych miar. Mając jasne zrozumienie narzędzi, następnym krokiem jest przeprowadzenie dokładnych pomiarów.
| Atrybut | Kryteria Hałasu (NC) | Kryteria Pomieszczeniowe (RC) | Ocena Hałasu (NR) |
|---|---|---|---|
| Podstawowy cel | Ocena hałasu na podstawie jego potencjału do zakłócania zrozumiałości mowy. | Ocena zarówno poziomu, jak i subiektywnej jakości dźwięku tła akustycznego. | Zapewnienie jednocyfrowego wskaźnika do oceny poziomu hałasu otoczenia w pomieszczeniach. |
| Kluczowy wyróżnik | Koncentruje się na Głośności i Poziomie Interferencji Mowy (SIL). | Wysoce diagnostyczny, z deskryptorami dla dudnienia (R), syczenia (H) i grzechotania/wibracji (RV). | Międzynarodowe narzędzie zgodności, które nie zapewnia szczegółowej diagnostyki równowagi widmowej. |
| Zastosowanie geograficzne | Używany głównie w USA. | Używany głównie w USA. | Używany głównie w Europie i na świecie. |
| Organ zarządzający/pochodzenie | Leo Beranek / ANSI | ASHRAE / ANSI | Międzynarodowa Organizacja Normalizacyjna (ISO) |
Kroki przeprowadzania dokładnych i znormalizowanych pomiarów hałasu w pomieszczeniach dla ocen NC i RC:
Ostatecznym celem pomiaru hałasu otoczenia w pomieszczeniach jest porównanie wyników z ustalonymi kryteriami dla określonych typów pomieszczeń. Te punkty odniesienia, zapewnione przez normy branżowe, pomagają zapewnić, że środowisko akustyczne jest odpowiednie do zamierzonej funkcji.
Poniższa tabela zawiera wybór zalecanych kryteriów hałasu dla różnych niezamieszkanych pomieszczeń, zgodnie z normą ANSI/ASA S12.2-2019.
| Typ pomieszczenia/przestrzeni | Zalecana krzywa NC i RNC | Zalecane kryteria RC Mark |
|---|---|---|
| Sypialnie | 25-30 | 25-30(N) |
| Biura wykonawcze | 25-35 | 25-35(N) |
| Biura na planie otwartym | 35-40 | 30-40(N) |
| Sale konferencyjne (duże) | 25-30 | 25-35(N) |
| Szpitale (pokoje prywatne) | 25-30 | 25-35(N) |
| Szpitale (oddziały) | 30-35 | 30-40(N) |
| Sale lekcyjne (< 566 m³) | 25-30 | 25-30(N) |
| Sale widowiskowe | 20-25 | – |
Poniższa tabela przedstawia maksymalne zalecane poziomy Oceny Hałasu (NR) dla różnych zastosowań, powszechnie stosowane w Europie i na świecie.
| Ocena Poziomu Hałasu (NR) | Zastosowanie |
|---|---|
| NR 25 | Sale koncertowe, studia nadawcze i nagraniowe, kościoły |
| NR 30 | Mieszkania prywatne, szpitale, teatry, kina, sale konferencyjne |
| NR 35 | Biblioteki, muzea, sale sądowe, szkoły, hotele, biura zarządu |
| NR 40 | Biura ogólne, restauracje, hole, korytarze, sklepy |
| NR 60 | Lekkie prace inżynieryjne |
| NR 70 | Odlewnie i ciężkie obiekty inżynieryjne |
Najbardziej krytyczną zasadą jest uznanie, że te krzywe hałasu wykraczają poza prosty pomiar głośności do bardziej zniuansowanej oceny, która uwzględnia zawartość częstotliwości i jej wpływ na ludzki komfort, komunikację i produktywność. Skuteczne zarządzanie hałasem wymaga wybrania odpowiedniej miary dla danego zadania. Niezależnie od tego, czy korzystamy z podstawowego standardu NC dla zrozumiałości mowy, diagnostycznego standardu RC do oceny jakości dźwięku, czy międzynarodowego standardu NR dla projektów globalnych, wybór musi być uzależniony od konkretnych celów projektu, jego lokalizacji i charakteru ocenianego hałasu.

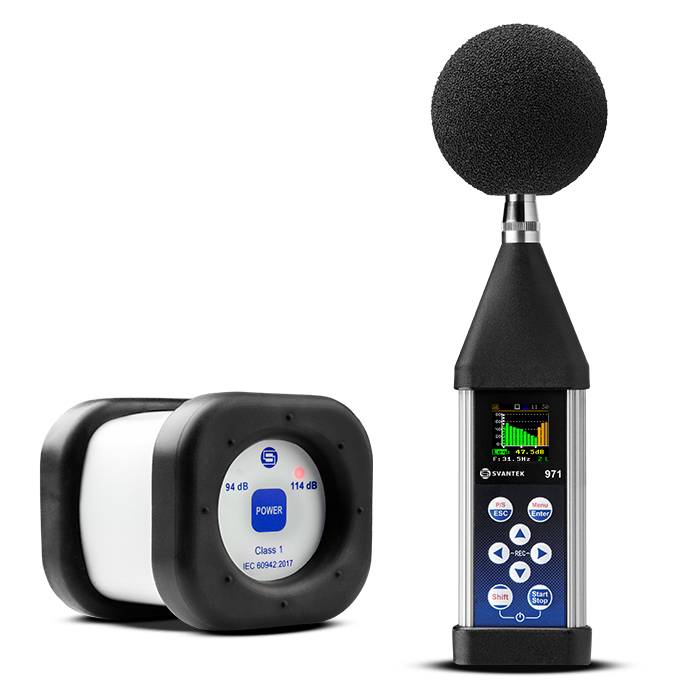

Autoryzowany konsultant SVANTEK pomoże Ci w szczegółach, takich jak wymagane akcesoria do monitorowania hałasu.
