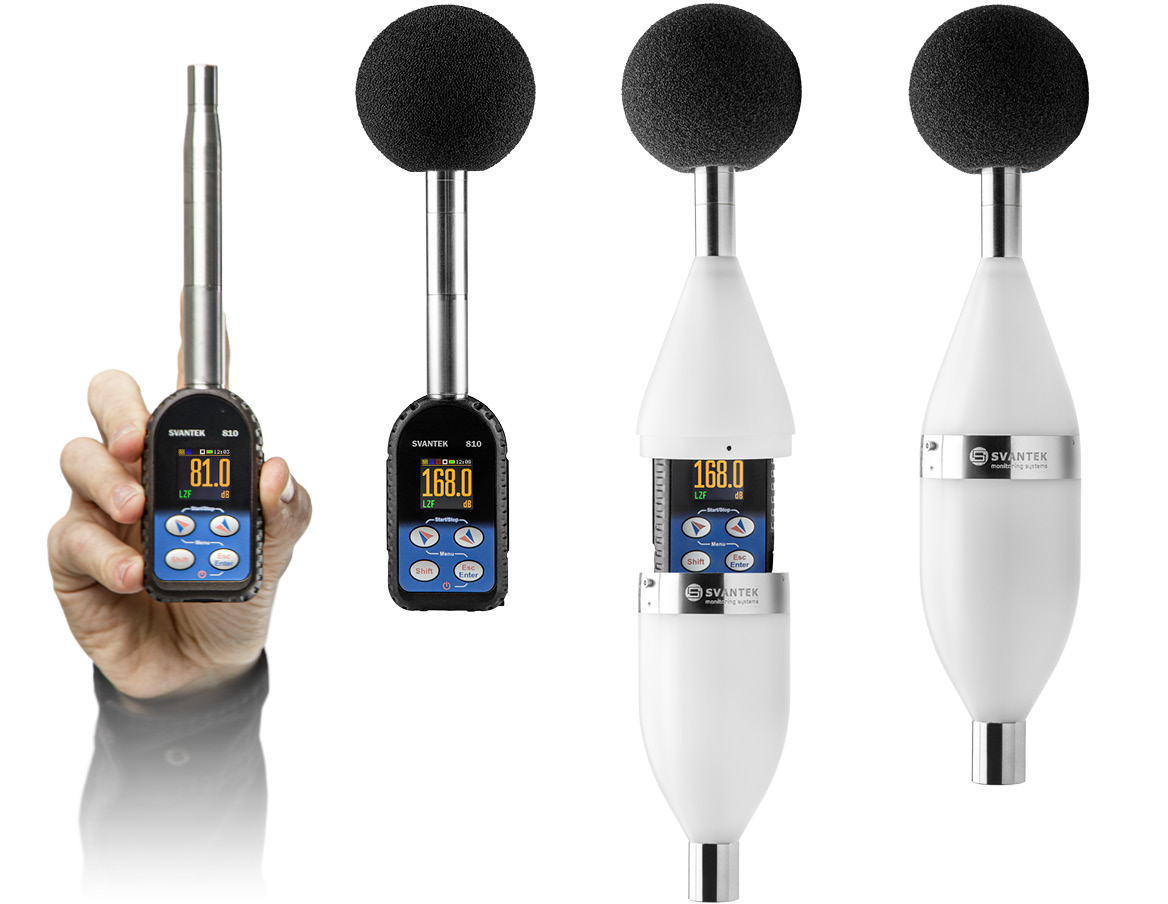

Miernik nadciśnienia akustycznego do monitorowania wybuchów SV 810

SV 810 to dedykowany miernik nadciśnienia powietrznej fali uderzeniowej, zaprojektowany do precyzyjnego monitoringu robót strzałowych i w pełni spełniający najnowszą specyfikację wymagań ISEE 2022. Niezależnie od tego, czy pracuje jako przenośne urządzenie autonomiczne, czy jako element systemów monitoringu SVANTEK (SV 803, SV 804, SD 311), rejestruje zdarzenia wybuchów do 168 dB, dostarczając dane o wartości dowodowej na potrzeby raportowania urzędowego. Wyposażony w akumulator zapewniający 8 godzin pracy, 8 GB wbudowanej pamięci oraz wytrzymałą, odporną na warunki atmosferyczne konstrukcję, stanowi doskonałe rozwiązanie terenowe do rejestracji niskoczęstotliwościowego hałasu impulsowego.

Nowy Produkt

Ciśnienie Akustyczne

168 dB Maksimum

Najważniejsze cechy produktu

Zgodność z ISEE 2022: Spełnia i przewyższa najnowsze światowe wymagania stawiane monitorom drgań do robót strzałowych.
Dedykowany monitoring robót strzałowych: Zaprojektowany specjalnie dla górnictwa odkrywkowego, kamieniołomów i wyburzeń miejskich, aby zapewnić ścisłą kontrolę oddziaływania detonacji.
Technologia mikrofonu: Zbudowany wokół wysoce dokładnego, półprzewodnikowego piezorezystancyjnego przetwornika ciśnienia, co zapewnia naturalną odporność i długoterminową stabilność w trudnych warunkach środowiskowych.
Kompletny zestaw wskaźników nadciśnienia: Bezpośrednio mierzy Lpeak, Lmax, Lmin, Leq oraz przesterowanie, zarówno w paskalach, jak i w decybelach.
Zakres szczytowy do 168 dB: Rejestruje wyjątkowo wysokoenergetyczne zdarzenia strzałowe dzięki rozszerzonemu zakresowi dynamiki od 105 dB do 168 dB Peak.
Precyzja w niskich częstotliwościach: Zapewnia wysoce dokładne pomiary hałasu impulsowego od 2 Hz do 250 Hz z liniową charakterystyką częstotliwościową.
Dane o wartości dowodowej: Tworzy identyfikowalne nagrania WAV i dane przebiegu czasowego, automatycznie wyznaczając częstotliwość dominującą (DF) za pomocą standardowej wbudowanej analizy FFT — na potrzeby rygorystycznej dokumentacji urzędowej.
Prawdziwie hybrydowa elastyczność: Działa jako autonomiczny miernik z wewnętrzną rejestracją danych lub łączy się ze stacjami SV 803/804, zapewniając telemetrię w chmurze SvanNET w czasie rzeczywistym.
Natychmiastowa konfiguracja na miejscu: Skonfiguruj ustawienia pomiaru od razu za pomocą wbudowanego wyświetlacza OLED i klawiatury — bez potrzeby użycia urządzeń zewnętrznych.
Autonomia w terenie: Pracuje całkowicie niezależnie do 8 godzin na jednym ładowaniu, z 8 GB wbudowanej pamięci do rozbudowanej rejestracji danych.
Ochrona przed warunkami atmosferycznymi: Miernik o stopniu ochrony IP 54, z opcją podniesienia do IP 65 dzięki wytrzymałej obudowie SA 810 — do bezobsługowego monitoringu na zewnątrz.

Cechy

Samodzielny monitoring nadciśnienia

Autonomiczna praca w terenie

Zamontuj SV 810 bezpośrednio na standardowym statywie, aby pracował jako w pełni niezależny monitor nadciśnienia powietrznej fali uderzeniowej, z wbudowanym wyświetlaczem OLED i 4-przyciskową klawiaturą do szybkiej konfiguracji na miejscu. Ponieważ ma wbudowaną pamięć 8 GB i zasilanie akumulatorowe, eliminuje potrzebę stosowania zewnętrznego rejestratora danych podczas doraźnych pomiarów kontrolnych.

Zsynchronizowana kontrola zgodności wybuchów przez SvanNET

Zdalne Połączenie przez SV 803 / SV 804 / SD 311

Podłącz SV 810 do stacji SVANTEK, aby przesyłać zsynchronizowane dane o drganiach i nadciśnieniu powietrznej fali uderzeniowej bezpośrednio do chmurowej platformy zarządzania projektami SvanNET. Ta integracja w czasie rzeczywistym zapewnia zaawansowane zdalne sterowanie, automatyczne powiadomienia dla interesariuszy oraz analizę danych na żywo bez konieczności obecności operatora na miejscu.

Parametry pomiarowe zgodne z ISEE

Konstrukcja oparta na światowych standardach robót strzałowych

SV 810 zaprojektowano tak, aby spełniał surowe wymagania specyfikacji ISEE 2022 dotyczące odpowiedzi częstotliwościowej i amplitudy. Dzięki cyfrowemu detektorowi wartości skutecznej (true RMS) o rozdzielczości 0,1 dB oraz niskiemu poziomowi szumów własnych (< 95 dB Peak) gwarantuje, że każde niskoczęstotliwościowe zdarzenie akustyczne zostanie zarejestrowane z absolutną precyzją.

Bezkompromisowa wytrzymałość dzięki przetwornikowi ciśnienia

Wytrzymała konstrukcja do trudnych warunków terenowych

Zbudowany wokół wysoce dokładnego piezorezystancyjnego przetwornika ciśnienia SV 810 zapewnia naturalną odporność na skrajne warunki środowiskowe i udary mechaniczne dzięki swojej półprzewodnikowej konstrukcji. W połączeniu z obudową SA 810 ten system o stopniu ochrony IP 65 chroni krytyczne dane pomiarowe przed deszczem, pyłem i dużymi wahaniami temperatury.

Bezobsługowy monitoring z ochroną przed warunkami atmosferycznymi

Solidna ochrona w projektach długoterminowych

Zainstaluj miernik w opcjonalnej obudowie ochronnej SA 810, aby uzyskać bardzo wytrzymałe rozwiązanie do monitoringu bezobsługowego, odporne na mechaniczne zagrożenia w terenie. Taka konfiguracja jest idealna do długoterminowego monitoringu na obrzeżu terenu — pozwala w sposób ciągły śledzić historię strzelań przy jednoczesnym ograniczeniu kosztów dojazdów i wizyt na obiekcie.

Rejestracja przebiegu czasowego

Pełna pewność w raportowaniu zgodności

Miernik generuje w pełni identyfikowalne dane pomiarowe, przygotowane specjalnie pod kątem rygorystycznych zgłoszeń do organów nadzoru, walidacji prac wykonawców i rozstrzygania sporów. Nagrywane na żądanie zapisy zdarzeń WAV w dziedzinie czasu oraz opcjonalna 1600-liniowa analiza FFT w czasie rzeczywistym sprawiają, że oceny robót strzałowych przejdą surowe niezależne przeglądy inżynierskie.

Samodzielny monitoring nadciśnienia

Autonomiczna praca w terenie

Czytaj więcej

Zsynchronizowana kontrola zgodności wybuchów przez SvanNET

Zdalne Połączenie przez SV 803 / SV 804 / SD 311

Czytaj więcej

Parametry pomiarowe zgodne z ISEE

Konstrukcja oparta na światowych standardach robót strzałowych

Czytaj więcej

Bezkompromisowa wytrzymałość dzięki przetwornikowi ciśnienia

Wytrzymała konstrukcja do trudnych warunków terenowych

Czytaj więcej

Bezobsługowy monitoring z ochroną przed warunkami atmosferycznymi

Solidna ochrona w projektach długoterminowych

Czytaj więcej

Rejestracja przebiegu czasowego

Pełna pewność w raportowaniu zgodności

Czytaj więcej

Katalog

Możliwości systemu i specyfikacja techniczna

SV 810 ma szeroki zakres dynamiki od 105 dB do 168 dB PEAK, pracuje do 8 godzin na wbudowanym akumulatorze Li-ion i oferuje 8 GB pamięci na długie nagrania WAV. Zamknięty w solidnej obudowie o stopniu ochrony IP 54 (z możliwością podniesienia do IP 65) miernik ma wyświetlacz OLED o wysokim kontraście, opcjonalny 1600-liniowy analizator FFT czasu rzeczywistego oraz wygodną łączność UART/USB-C.

Pobierz PDF Katalogu

Zastosowania

Drgania gruntu i budynków

Górnictwo i kamieniołomy, wykopy tunelowe, wyburzenia konstrukcyjne

Dokładnie monitoruj fale ciśnienia generowane przez wybuchy, aby zapewnić pełną zgodność z lokalnymi ograniczeniami środowiskowymi podczas codziennej produkcji, generując niezawodne, uzasadnione zapisy chroniące sąsiednie struktury. Rejestruj i analizuj intensywne, niskoczęstotliwościowe efekty wybuchów w ściśle zamkniętych podziemnych środowiskach budowlanych, aby zapewnić integralność strukturalną otaczającej geologii i infrastruktury. Ponadto zabezpiecz wrażliwe środowiska miejskie podczas złożonych faz wyburzeń lub wybuchów fundamentów, dostarczając przejrzyste raporty akustyczne oparte na standardach, które łatwo spełniają wymagania regulatorów miejskich i łagodzą obawy społeczności.
