Svantek » Case Studies » Siła kontaktu

Case Study:
Usprawnienie pomiarów drgań miejscowych

Wpływ siły nacisku na dokładność oceny drgań miejscowych dłoni

Wprowadzenie

Jak siła nacisku wpływa na dokładność oceny drgań w miejscu pracy?

To studium przypadku pokazuje, w jaki sposób zaawansowane systemy pomiaru drgań firmy SVANTEK zwiększają dokładność oceny drgań miejscowych poprzez uwzględnienie krytycznej roli siły nacisku podczas pomiarów. Dzięki zastosowaniu precyzyjnego oprzyrządowania i zoptymalizowanemu rozmieszczeniu czujników badanie podkreśla, jak rozwiązania SVANTEK minimalizują zniekształcenia sygnału, zmniejszają zmienność wyników i poprawiają niezawodność rzeczywistego monitorowania drgań w miejscu pracy.

Operator pomiarów

Konsultanci SVANTEK

Testy zostały przeprowadzone przez ekspertów SVANTEK ds. drgań przy użyciu kontrolowanej konfiguracji ze wzbudnikiem elektromagnetycznym. Zespół dokładnie ocenił wpływ rozmieszczenia czujników i zastosował techniki filtrowania sygnału w celu odtworzenia warunków często spotykanych w badaniach terenowych.

Wyzwanie

Ocena wpływu siły nacisku operatora w testach drgania miejscowego ręki

Kluczowym wyzwaniem była ocena, w jaki sposób zmienne siły nacisku stosowane przez operatorów wpływają na dokładność pomiarów drgań miejscowych. Badanie obejmowało jednoczesne monitorowanie drgań i siły przy użyciu dwóch typów adapterów pod wpływem sygnałów testowych zgodnych z normą ISO. Zapewnienie powtarzalności dla wielu użytkowników i narzędzi, przy jednoczesnym zachowaniu zgodności z normami (ISO 5349-1, ISO 5349-2, ISO 10819), było niezbędne do walidacji wpływu siły nacisku na ocenę narażenia na drgania.

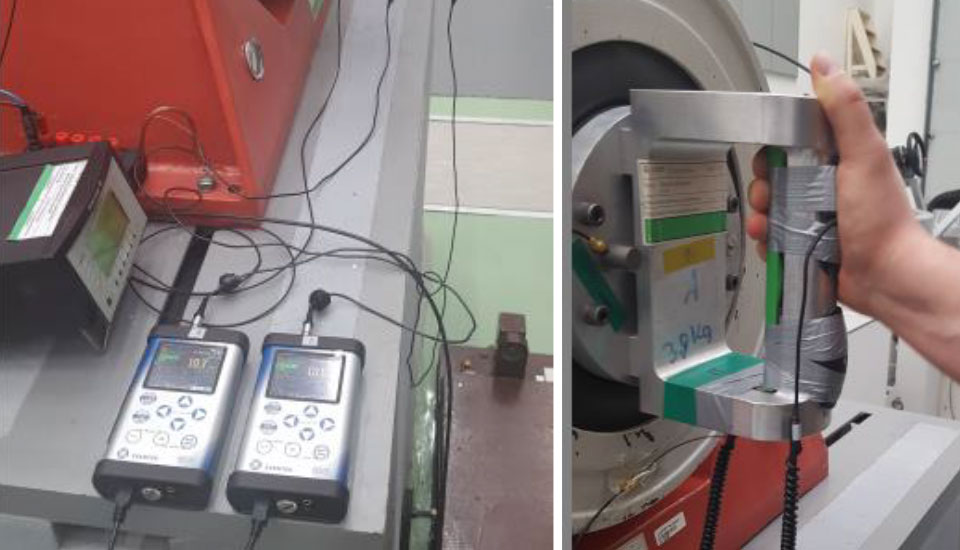

Mierniki SV 106 z czujnikami i akcelerometrem zainstalowanym na uchwycie wzbudnika drgań.

Zastosowana technologia

Zaawansowany pomiar drgań miejscowych za pomocą SV 106 i adapterów siły

SV 106D - Miernik drgań działających na człowieka

SV 105D - Adapter ramienia ręcznego z akcelerometrem trójosiowym

SV 106D i SV 105D

Wnioski eksperta

Dokładniejsza i bardziej reprezentatywna ocena

„Dzięki postępowi w miniaturyzacji czujników i technologii MEMS możemy teraz mierzyć zarówno siłę nacisku, jak i drgania trójosiowe dokładnie w punkcie interakcji ręki z narzędziem. Pozwala nam to wyeliminować niepewność związaną z umiejscowieniem czujnika i montażem samego narzędzia. Rezultatem jest znacznie dokładniejsza i bardziej reprezentatywna ocena rzeczywistego narażenia operatora – w pełni zgodna z normami ISO 5349-2 i ISO 10819”.

Jacek Kuczyński, ekspert ds. drgań

SV 105AF Adapter z trójosiowym akcelerometrem MEMS i czujnikiem siły

Wynik

Dokładne wartości sztywności dynamicznej uzyskano tylko dzięki odpowiedniemu filtrowi sygnału siły.

Położenie czujnika na płytce miało znaczący wpływ na rejestrowaną amplitudę.

Sprzęt SVANTEK umożliwił powtarzalne, precyzyjne pomiary w rzeczywistych warunkach.

Badanie potwierdziło, że systemy SVANTEK są niezawodnymi narzędziami do analizy drgań strukturalnych.

Poziomy siły wywieranej przez operatora na uchwyt
