Monitoraggio delle Vibrazioni del Corpo Intero in Tempo Reale SV 130

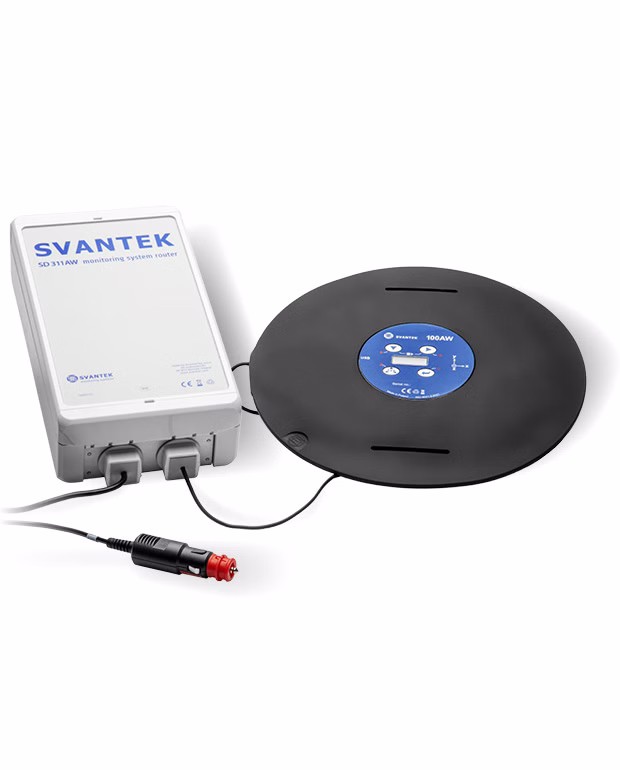

L’SV 130 è un set dosimetrico remoto plug-and-play per il monitoraggio automatico e senza supervisione delle vibrazioni del corpo intero degli operatori nei veicoli. Costruito attorno al dosimetro per vibrazioni del corpo intero SVANTEK SV 100A e un controller di sistema SD 311AW resistente alle intemperie, misura l’esposizione quotidiana alle vibrazioni sul sedile dell’operatore in conformità con ISO 2631-1, senza richiedere alcuna azione da parte del lavoratore. Alimentato direttamente dall’alimentazione a 12 V del veicolo, il set inizia a misurare automaticamente non appena il veicolo viene acceso. I dati di misurazione vengono trasmessi alla piattaforma cloud SvanNET tramite connettività GSM, Wi-Fi o Ethernet del controller, dove sono disponibili per l’anteprima in tempo reale e successiva elaborazione all’interno di un progetto di Dosimetria Remota dedicato.


Vibrazioni del Corpo Intero

Monitoraggio Remoto

Plug & Play
Verifica Disponibilità e Prezzo

Caratteristiche principali

  • Misurazione Automatica, Non Presidiata: l’apparecchio si avvia e inizia a misurare le vibrazioni del corpo intero non appena il veicolo viene acceso — vero plug & play, senza coinvolgimento dell’operatore.
  • Valutazione dell’Esposizione Conforme alla ISO 2631-1: fornisce l’esposizione giornaliera A(8) in RMS, VDV e Punti, in linea con la ISO 2631-1 e la Direttiva Europea sulle Vibrazioni 2002/44/CE.
  • Basato sul Collaudato SV 100A: eredita tutte le funzionalità del dosimetro per vibrazioni del corpo intero SV 100A — accelerometro MEMS triassiale e rilevamento operatore con sensore di forza — adattato per operazioni remote cablate permanenti.
  • Sistema di Rilevamento Operatore (ODS): i sensori di forza integrati assicurano che l’esposizione alle vibrazioni venga calcolata solo quando il conducente è effettivamente a contatto con il sedile, eliminando i dati non validi.
  • Connettività Remota Flessibile: il controller SD 311AW (basato sul Teltonika RUT956) trasmette dati tramite GSM, Wi-Fi o Ethernet, con posizionamento GNSS; la connettività è scelta in base alla disponibilità del sito.
  • Alimentazione del Veicolo 12 V: alimentato dalla presa da 12 V del veicolo (accendisigari), consentendo il monitoraggio continuo all’interno del veicolo.
  • Dati in Tempo Reale & Post-Elaborazione in SvanNET: i risultati fluiscono in un progetto dedicato di Dosimetria Remota in SvanNET per l’anteprima in tempo reale, l’archiviazione sicura e l’analisi successiva.
  • Controllore Resistente alle Intemperie: il SD 311AW è alloggiato in un involucro ambientale con fermacavi per operazioni affidabili in ambienti di veicoli esigenti.

Caratteristiche

Dosimetria Remota Plug & Play

Avvio Automatico all'Accensione del Veicolo

Il SV 130 è progettato secondo un semplice principio plug-and-play. Una volta installato nel veicolo e collegato all'alimentazione a 12 V, l'unità si accende e inizia a misurare automaticamente le vibrazioni corporee intere. Non è richiesta alcuna interazione da parte del conducente o dell'operatore.

Esposizione a Vibrazioni del Corpo Intero

Valutazione A(8) secondo ISO 2631-1

L'unità misura l'esposizione giornaliera alle vibrazioni A(8) e il valore totale delle vibrazioni sul sedile dell'operatore. I risultati sono espressi in m/s² (RMS), m/s^1,75 (VDV) e Punti, in conformità con ISO 2631-1 e la Direttiva UE sulle Vibrazioni 2002/44/EC. La misurazione si basa sull'accelerometro MEMS triaxiale del dosimetro SV 100A.

Sistema di Rilevamento dell'Operatore

I Sensori di Forza Eliminano i Dati Non Validi

I sensori di forza integrati nel SV 100AW rilevano la presenza del conducente sul sedile. L'esposizione alle vibrazioni è calcolata solo durante il contatto reale con la superficie vibrante, eliminando i periodi di inattività che altrimenti distorcerebbero il risultato A(8). Questo assicura che l'esposizione giornaliera rifletta le reali condizioni di lavoro.

Connettività Remota Flessibile

GSM, Wi-Fi, Ethernet e GNSS

Il controller SD 311AW, basato su Teltonika RUT956, offre connettività GSM, Wi-Fi, Ethernet e GNSS. Il tipo di connettività è selezionato secondo la disponibilità e le condizioni del sito — configurato a distanza tramite le impostazioni SD 311AW (Wi-Fi) o inserendo una SIM card. Una SIM card non è inclusa nel set.

Monitoraggio Cloud tramite SvanNET

Anteprima dal Vivo e Archiviazione

I dati di misurazione vengono trasmessi alla piattaforma cloud SvanNET e raccolti in un progetto di Dosimetria Remota preconfigurato. Gli utenti possono visualizzare i dati in tempo reale e accedere ai risultati memorizzati per l'elaborazione successiva. L'accesso centralizzato consente di esaminare i dati di esposizione dei veicoli da qualsiasi luogo tramite un browser web.

Affidabilità cablata

Connessione via cavo permanente per un trasferimento dati stabile

Per mantenere stabile il collegamento con il controller, l'SV 100AW è una variante cablata: il suo modulo Bluetooth è sostituito da un cavo montato permanentemente, la sua tastiera è bloccata e l'avvio automatico è abilitato. Questo garantisce un trasferimento dati ininterrotto tra il dosimetro e il controller SD 311AW, offrendo un monitoraggio affidabile e a lungo termine senza sorveglianza.

Dosimetria Remota Plug & Play

Avvio Automatico all'Accensione del Veicolo

Scopri di più

Esposizione a Vibrazioni del Corpo Intero

Valutazione A(8) secondo ISO 2631-1

Scopri di più

Sistema di Rilevamento dell'Operatore

I Sensori di Forza Eliminano i Dati Non Validi

Scopri di più

Connettività Remota Flessibile

GSM, Wi-Fi, Ethernet e GNSS

Scopri di più

Monitoraggio Cloud tramite SvanNET

Anteprima dal Vivo e Archiviazione

Scopri di più

Affidabilità cablata

Connessione via cavo permanente per un trasferimento dati stabile

Scopri di più

Catalogo

Scarica il Catalogo SV 130 per informazioni complete sul set

Il nostro catalogo prodotti offre specifiche tecniche dettagliate e informazioni approfondite sulle funzionalità del SV 130. All'interno troverai dettagli completi sui risultati misurati, filtri disponibili, gamme di misurazione, opzioni di alimentazione e connettività. Il catalogo contiene anche informazioni utili sull'integrazione di SvanNET e sulla configurazione del sistema.

Applicazioni

Monitoraggio remoto delle vibrazioni del corpo intero nei veicoli

Valutazione dell'esposizione non sorvegliata per macchinari mobili

L'SV 130 è la soluzione ideale per il monitoraggio automatico delle vibrazioni del corpo intero di conducenti e operatori di veicoli e macchinari mobili. Il suo design plug-and-play e l'alimentazione a 12 V del veicolo lo rendono adatto per l'installazione permanente su flotte, dove l'esposizione viene valutata continuamente senza interrompere il lavoro. L'accesso live a SvanNET consente di monitorare la conformità alla norma ISO 2631-1 e alla Direttiva UE sulle Vibrazioni su più veicoli contemporaneamente.

Continua a leggere

Verifica disponibilità e prezzo














    Prodotti nell'offerta (1)

    Con la presente acconsento al trattamento dei miei dati personali, ovvero il mio nome completo e indirizzo e-mail, da parte di SVANTEK SP. Z O.O. con sede legale a Varsavia, ul. Strzygłowska 81, al fine di ricevere informazioni di marketing sui prodotti e servizi offerti da SVANTEK SP. Z O.O. tramite mezzi di comunicazione elettronici, in particolare via e-mail, conformemente alle disposizioni dell'articolo 10 comma 1 e 2 della Legge sulla fornitura di servizi elettronici.

    Con la presente acconsento al trattamento dei miei dati personali, ovvero il mio nome completo e numero di telefono, da parte di SVANTEK SP. Z O.O. con sede legale a Varsavia, ul. Strzygłowska 81, ai fini di attività di marketing tramite apparecchiature terminali di telecomunicazione e sistemi di chiamata automatica ai sensi della Legge sulle telecomunicazioni.

    Con la presente acconsento a ricevere da SVANTEK SP. Z O.O. con sede legale a Varsavia, ul. Strzygłowska 81, tramite mezzi elettronici all'indirizzo e-mail da me fornito, la newsletter e informazioni di marketing sui prodotti e servizi offerti da SVANTEK SP. Z O.O., ai sensi della Legge sulla fornitura di servizi elettronici.


    Dichiaro di essere stato informato che i miei dati possono essere trasferiti a soggetti che trattano dati personali per conto del Titolare, in particolare ai distributori - tali soggetti trattano i dati sulla base di un accordo con il Titolare e esclusivamente secondo le sue istruzioni. In tali casi, il Titolare richiede a terzi di mantenere la riservatezza e la sicurezza delle informazioni e verifica che forniscano misure adeguate per la protezione dei dati personali.

    Alcuni dei soggetti che trattano dati personali per conto del Titolare hanno sede al di fuori dello SEE. In relazione al trasferimento dei dati al di fuori dello SEE, il Titolare verifica che tali soggetti garantiscano un elevato livello di protezione dei dati personali. Tali garanzie derivano in particolare dall'obbligo di applicare le clausole contrattuali standard adottate dalla Commissione (UE). Hai il diritto di richiedere una copia delle clausole contrattuali standard inviando una richiesta al Titolare.

    Dichiaro di essere stato informato del mio diritto di revocare in qualsiasi momento il consenso al trattamento dei miei dati personali, di accedere ai dati personali forniti, di rettificarli, cancellarli, limitarne il trattamento e oppormi al trattamento dei miei dati, nonché del diritto di presentare un reclamo al Presidente dell'Ufficio per la protezione dei dati personali in caso di violazione delle disposizioni del GDPR.

    Specifiche

    SV 130 – Monitoraggio delle Vibrazioni del Corpo Intero in Tempo Reale

    Applications

    Whole-body vibration

    Hardware Features

    Number of channels
    3
    Communication Interfaces
    GSM, WiFi
    Display
    Keyboard
    4 buttons
    Memory
    8 GB
    Operating temperature range
    -10 °C to 50 °C
    Humidity range
    up to 90 % RH, non-condensed
    Weight
    1200 grams (SV 100AW Dosimeter and SD 311AW Controller)

    Vibration measurement features

    Standards
    ISO 2631-1, ISO 8041-2:2021
    Number of channels
    3
    Sensor type
    Tri-axial accelerometer MEMS
    Measurement range
    0.01 m/s² RMS ÷ 157 m/s² PEAK
    Frequency range
    0.1 Hz ÷ 180 Hz
    WAV recording
