Echtzeit-Überwachungssystem für Ganzkörpervibrationen SV 130

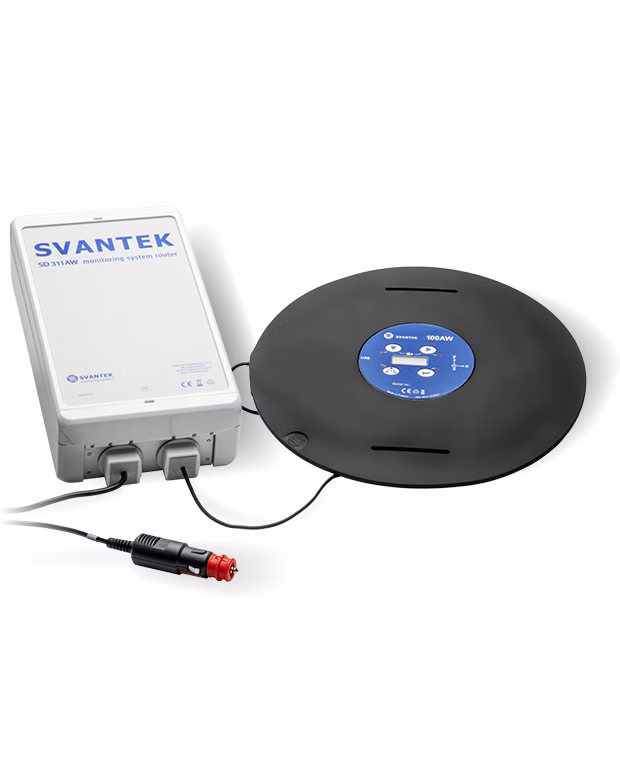

Das SV 130 ist ein Plug-and-Play-Fernmessgerät für die automatisierte, unbemannte Überwachung von Ganzkörpervibrationen bei Fahrzeugführern. Es basiert auf dem SVANTEK SV 100A Ganzkörpervibrationsdosimeter und einem wetterfesten SD 311AW-Systemcontroller und misst die tägliche Vibrationsexposition auf dem Sitz des Fahrers gemäß ISO 2631-1, ohne dass der Arbeiter eingreifen muss. Direkt von der 12-V-Stromversorgung des Fahrzeugs betrieben, beginnt das Gerät automatisch zu messen, sobald das Fahrzeug eingeschaltet wird. Die Messdaten werden über das GSM-, WLAN- oder Ethernet-Netzwerk des Controllers an die SvanNET-Cloud-Plattform übertragen, wo sie für die Live-Vorschau und die spätere Nachbearbeitung innerhalb eines speziellen Remote-Dosimetrie-Projekts verfügbar sind.


Ganzkörpervibration

Fernüberwachung

Plug & Play

Hauptmerkmale

  • Automatische, unbeaufsichtigte Messung: Das Set schaltet sich ein und beginnt mit der Messung der Ganzkörpervibrationen, sobald das Fahrzeug eingeschaltet wird — echtes Plug & Play, ohne Eingriff des Bedieners.
  • ISO 2631-1-konforme Expositionsbewertung: Liefert die tägliche A(8)-Exposition in RMS, VDV und Punkten, gemäß ISO 2631-1 und der EU-Vibrationsrichtlinie 2002/44/EG.
  • Basierend auf dem bewährten SV 100A: Übernimmt den vollen Funktionsumfang des Ganzkörpervibrationsdosimeters SV 100A — triaxialer MEMS-Beschleunigungsmesser und Bedienererkennung per Kraftsensor — angepasst für den dauerhaften, kabelgebundenen Fernbetrieb.
  • Bedienererkennungssystem (ODS): Eingebaute Kraftsensoren stellen sicher, dass die Vibrationsexposition nur berechnet wird, während der Fahrer tatsächlichen Kontakt mit dem Sitz hat, wodurch ungültige Daten eliminiert werden.
  • Flexible Fernkonnektivität: Der Controller SD 311AW (basierend auf dem Teltonika RUT956) überträgt Daten über GSM, Wi-Fi oder Ethernet, mit GNSS-Positionsbestimmung; die Verbindungsart wird passend zur Verfügbarkeit am Standort gewählt.
  • 12-V-Fahrzeugstromversorgung: Wird über die 12-V-Buchse des Fahrzeugs (Zigarettenanzünder) betrieben und ermöglicht so eine kontinuierliche Überwachung im Fahrzeug.
  • Live-Daten & Nachbearbeitung in SvanNET: Die Ergebnisse werden in Echtzeit an ein spezielles Remote-Dosimetrie-Projekt in SvanNET übertragen — für Live-Vorschau, sichere Speicherung und spätere Analyse.
  • Wetterfester Controller: Der SD 311AW ist in einem Umweltschutzgehäuse mit Kabelverschraubungen untergebracht und gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Fahrzeugumgebungen.

Merkmale

Plug & Play Fern-Dosimetrie

Automatischer Start beim Einschalten des Fahrzeugs

Der SV 130 ist nach einem einfachen Plug-and-Play-Prinzip konzipiert. Einmal im Fahrzeug installiert und an die 12-V-Stromversorgung angeschlossen, schaltet sich das Set ein und beginnt automatisch mit der Messung der Ganzkörpervibrationen. Zu keinem Zeitpunkt ist eine Interaktion vom Fahrer oder Bediener erforderlich.

Ganzkörper-Vibrationsexposition

A(8)-Bewertung nach ISO 2631-1

Das Set misst die A(8) tägliche Vibrationsexposition und den Gesamtvibrationswert auf dem Sitz des Bedieners. Die Ergebnisse werden in m/s² (RMS), m/s^1.75 (VDV) und Punkten ausgedrückt, gemäß ISO 2631-1 und der EU-Vibrationsrichtlinie 2002/44/EG. Die Messung stützt sich auf das triaxiale MEMS-Beschleunigungsmesser des SV 100A-Dosimeters.

Bedienererkennungssystem

Kraftsensoren eliminieren ungültige Daten

Eingebaute Kraftsensoren im SV 100AW erkennen die Anwesenheit des Fahrers auf dem Sitz. Die Vibrationsbelastung wird nur während des tatsächlichen Kontakts mit der vibrierenden Oberfläche berechnet, wodurch Leerlaufzeiten entfernt werden, die sonst das A(8)-Ergebnis verzerren würden. Dies stellt sicher, dass die tägliche Exposition reale Arbeitsbedingungen widerspiegelt.

Flexible Fernkonnektivität

GSM, Wi-Fi, Ethernet und GNSS

Der SD 311AW-Controller, basierend auf dem Teltonika RUT956, bietet GSM-, Wi-Fi-, Ethernet- und GNSS-Konnektivität. Der Konnektivitätstyp wird je nach Verfügbarkeit und Standortbedingungen ausgewählt — konfiguriert über die SD 311AW-Einstellungen (Wi-Fi) oder durch Einlegen einer SIM-Karte. Eine SIM-Karte ist im Set nicht enthalten.

Cloud-Überwachung über SvanNET

Live-Vorschau und Speicherung

Messdaten werden an die SvanNET-Cloud-Plattform übertragen und in einem vorkonfigurierten Remote-Dosimetrie-Projekt gesammelt. Benutzer können Daten live anzeigen und gespeicherte Ergebnisse für die spätere Nachbearbeitung abrufen. Zentralisierter Zugang bedeutet, dass Expositionsdaten von Fahrzeugen von überall über einen Webbrowser überprüft werden können.

Verkabelte Zuverlässigkeit

Permanente Kabelverbindung für stabilen Datentransfer

Um die Verbindung zum Controller stabil zu halten, ist das SV 100AW eine kabelgebundene Variante: Sein Bluetooth-Modul wird durch ein fest montiertes Kabel ersetzt, seine Tastatur gesperrt und der Autostart aktiviert. Dies garantiert eine unterbrechungsfreie Datenübertragung zwischen dem Dosimeter und dem SD 311AW-Controller und liefert zuverlässiges, langfristiges unbeaufsichtigtes Monitoring.

Katalog

Laden Sie den SV 130-Katalog für vollständige Informationen zum Set herunter

Unser Produktkatalog bietet detaillierte technische Spezifikationen und umfassende Informationen zu den Funktionen des SV 130. Darin finden Sie vollständige Details zu Messergebnissen, verfügbaren Filtern, Messbereichen, Stromversorgungsoptionen und Konnektivität. Der Katalog enthält auch nützliche Informationen zur SvanNET-Integration und Systemeinrichtung.

Anwendungen

Fernüberwachung von Ganzkörpervibrationen in Fahrzeugen

Unbeaufsichtigte Expositionsbewertung für mobile Maschinen

Der SV 130 ist die ideale Lösung für die automatisierte Überwachung von Ganzkörpervibrationen von Fahrern und Bedienern von Fahrzeugen und mobilen Maschinen. Sein Plug-and-Play-Design und die 12-V-Fahrzeugstromversorgung machen ihn geeignet für die dauerhafte Installation in ganzen Flotten, wobei die Exposition kontinuierlich bewertet wird, ohne die Arbeit zu stören. Der Echtzeitzugang zu SvanNET ermöglicht die Einhaltung der ISO 2631-1 und der EU-Vibrationsrichtlinie über mehrere Fahrzeuge hinweg zu überwachen.

Weiterlesen

Verfügbarkeit und Preis prüfen














    Produkte in der Anfrage (1)

    Hiermit stimme ich der Verarbeitung meiner persönlichen Daten, d.h. meines vollständigen Namens und meiner E-Mail-Adresse, durch SVANTEK SP. Z O.O. mit Sitz in Warschau in der ul. Strzygłowska 81, zum Zwecke des Erhalts von Marketinginformationen über die von SVANTEK SP. Z O.O. angebotenen Produkte und Dienstleistungen mittels elektronischer Kommunikationsmittel, insbesondere per E-Mail, gemäß den Bestimmungen des Artikels 10 Abs. 1 und 2 des Gesetzes über die Erbringung von Dienstleistungen mit elektronischen Mitteln.

    Hiermit stimme ich der Verarbeitung meiner persönlichen Daten, d.h. meines vollständigen Namens und meiner Telefonnummer, durch SVANTEK SP. Z O.O. mit Sitz in Warschau in der ul. Strzygłowska 81, zum Zwecke von Marketingaktivitäten unter Verwendung von Telekommunikationsendgeräten und automatischen Anrufmaschinen im Sinne des Telekommunikationsgesetzes.

    Ich bin damit einverstanden, dass ich von SVANTEK SP. Z O.O. mit Sitz in Warschau in der ul. Strzygłowska 81, auf elektronischem Wege an die von mir angegebene E-Mail-Adresse, den Newsletter und Marketinginformationen über die von SVANTEK SP. Z O.O. angebotenen Produkte und Dienstleistungen im Sinne des Gesetzes über die Erbringung von Dienstleistungen auf elektronischem Wege.

    Ich erkläre, dass ich darüber informiert worden bin, dass meine Daten an Stellen weitergegeben werden können, die personenbezogene Daten im Auftrag des Verwalters verarbeiten, insbesondere an Vertriebspartner - diese Stellen verarbeiten Daten auf der Grundlage einer Vereinbarung mit dem Verwalter und ausschließlich gemäß dessen Anweisungen. In solchen Fällen verlangt der Administrator von den Dritten, dass sie die Vertraulichkeit und Sicherheit der Informationen wahren, und überprüft, ob sie angemessene Maßnahmen zum Schutz der personenbezogenen Daten ergreifen.

    Einige der Stellen, die personenbezogene Daten im Auftrag des Administrators verarbeiten, haben ihren Sitz außerhalb des EWR. Im Zusammenhang mit der Übermittlung Ihrer Daten in Länder außerhalb des EWR vergewissert sich der Verwalter, dass diese Stellen ein hohes Maß an Schutz für personenbezogene Daten gewährleisten. Diese Garantien ergeben sich insbesondere aus der Verpflichtung zur Anwendung der von der Kommission (EU) angenommenen Standardvertragsklauseln. Sie haben das Recht, eine Kopie der Standardvertragsklauseln anzufordern, indem Sie eine Anfrage an den für die Verarbeitung Verantwortlichen senden.

    Ich erkläre, dass ich über mein Recht informiert wurde, meine Zustimmung zur Verarbeitung meiner personenbezogenen Daten jederzeit zu widerrufen, Zugang zu den bereitgestellten personenbezogenen Daten zu erhalten, sie zu berichtigen, zu löschen, die Verarbeitung einzuschränken und der Verarbeitung meiner Daten zu widersprechen, sowie über mein Recht, im Falle eines Verstoßes gegen die Bestimmungen der DSGVO eine Beschwerde beim Präsidenten des Amtes für den Schutz personenbezogener Daten einzureichen.

    Spezifikationen

    SV 130 – Echtzeit-Überwachungssystem für Ganzkörpervibrationen

    Applications

    Whole-body vibration

    Hardware Features

    Number of channels
    3
    Communication Interfaces
    GSM, WiFi
    Display
    Keyboard
    4 buttons
    Memory
    8 GB
    Operating temperature range
    -10 °C to 50 °C
    Humidity range
    up to 90 % RH, non-condensed
    Weight
    1200 grams (SV 100AW Dosimeter and SD 311AW Controller)

    Vibration measurement features

    Standards
    ISO 2631-1, ISO 8041-2:2021
    Number of channels
    3
    Sensor type
    Tri-axial accelerometer MEMS
    Measurement range
    0.01 m/s² RMS ÷ 157 m/s² PEAK
    Frequency range
    0.1 Hz ÷ 180 Hz
    WAV recording
    option
