Vibrazioni al Corpo Intero

Misure secondo ISO 2631-1

Il termine Vibrazioni al Corpo Intero è utilizzato per descrivere i movimenti trasmessi al corpo umano nel suo complesso attraverso le superfici di appoggio: i piedi di una persona in piedi, i glutei, la schiena e i piedi di una persona seduta o l’area di appoggio di una persona sdraiata. Questo tipo di vibrazione si riscontra nei veicoli, nei macchinari, negli edifici e nelle vicinanze di macchine operatrici.

La norma ISO 2631-1 definisce i metodi di misurazione delle vibrazioni al corpo intero nell’intervallo di frequenza da 0,5 Hz a 80 Hz per la salute, il comfort e la percezione e da 0,1 Hz a 0,5 Hz per la cinetosi.

La valutazione delle vibrazioni secondo questa parte della ISO 2631 si basa su misurazioni dell’accelerazione di vibrazione ponderata RMS (root-mean-square).

La strumentazione per la misurazione delle vibrazioni al corpo intero è definita nello standard ISO 8041-1 come la combinazione dell’accelerometro delle vibrazioni, del processore di segnale e di un display.

ISO 2631-1

Misure

La vibrazione deve essere misurata secondo un sistema di coordinate (X,Y,Z) originato in un punto dal quale si ritiene che la vibrazione entri nel corpo umano. Questa parte della ISO 2631 utilizza tre aree principali per le persone sedute: la superficie del sedile, lo schienale e i piedi. L’accelerometro deve essere posizionato nel punto in cui la vibrazione entra nel corpo, in caso di superfici rigide, può essere posizionato molto vicino all’area di contatto tra il corpo e la superficie vibrante (circa 10 cm da quel punto).

La durata della misurazione deve essere sufficiente a garantire una ragionevole precisione statistica e a garantire che la vibrazione sia tipica delle esposizioni oggetto di valutazione.
La valutazione del livello di esposizione alle vibrazioni si basa sul calcolo dell’esposizione giornaliera A(8) espressa come accelerazione continua equivalente su un periodo di otto ore, calcolata come il valore più alto (RMS) o il valore più alto della dose di vibrazione (VDV ) delle accelerazioni ponderate in frequenza, determinate su tre assi ortogonali (1.4 awx, 1.4 awy, awz per un lavoratore seduto o in piedi) secondo la norma ISO 2631-1. L’applicazione della ponderazione 1.4 negli assi x e y è associata al maggior rischio di effetti negativi delle vibrazioni orizzontali sulla salute umana.

Per vibrazioni con fattore di cresta inferiore a 9 è normalmente sufficiente il metodo RMS. Per un fattore di cresta superiore a 9 si consiglia l’applicazione del metodo VDV. La ISO 2631 definisce il fattore di cresta come il modulo del rapporto tra il massimo picco istantaneo del segnale di accelerazione ponderato in frequenza e il suo valore RMS.

Vibrazioni al Corpo Intero

Strumentazione

Misuratore di vibrazioni umane

Il misuratore di vibrazione umana conforme alle specifiche ISO 8041 e ISO 2631

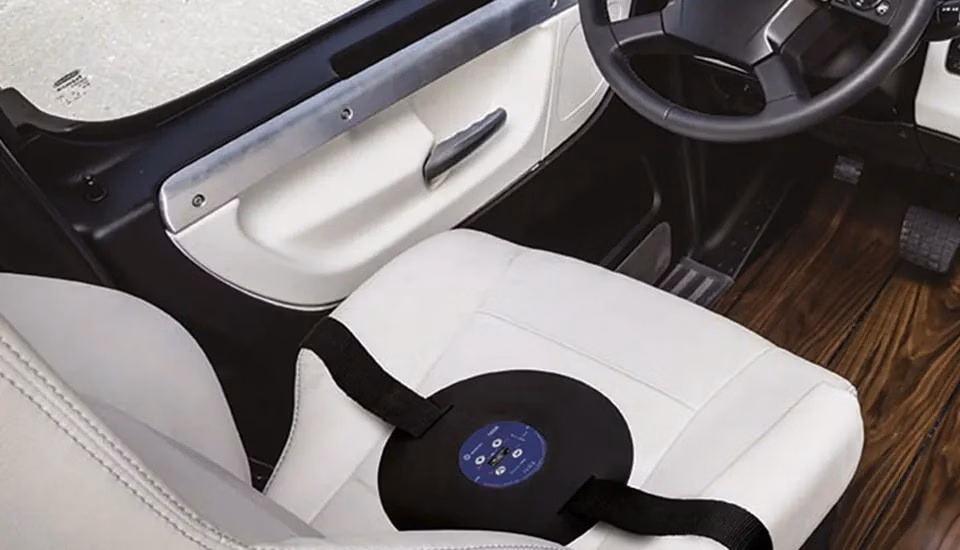

Dosimetro di vibrazioni al corpo intero

Lo strumento di misurazione integrato con il disco per sedile conforme alle specifiche ISO 8041-1 e ISO 8041-2

Applicazione mobile

L’applicazione Assistant utilizza la connessione Bluetooth per controllare la misurazione e visualizzare i risultati.

L’uso dei classici misuratori di vibrazioni umane come SV 106 offre la possibilità un ampio spettro di configurazioni di misura per applicazioni mano-braccio e corpo intero. Questo strumento è fornito con un’interfaccia utente più avanzata e la necessità della presenza del consulente durante la misurazione in ogni momento.

Soluzioni come SV 100A sono adatte per effettuare misurazioni non presidiate sia sul sedile che sullo schienale. Il dispositivo utilizza la tecnologia più recente ed è facile da usare (l’interfaccia è composta da 4 pulsanti e un piccolo display OLED). L’interfaccia di comunicazione wireless Bluetooth consente di comandare lo strumento e visualizzare in anteprima i risultati correnti su uno smartphone o un tablet utilizzando l’applicazione Assistant.

Assistant è un’applicazione per smartphone e dispositivi mobili con sistemi operativi Android e iOS che estende le funzionalità di SV 100A. L’applicazione utilizza l’interfaccia Bluetooth® che consente di visualizzare in anteprima i risultati correnti su uno smartphone o tablet, oltre a controllare l’avvio/arresto della misurazione e i marcatori. Assistant segnala anche con un allarme quando vengono superati i limiti di rumore o vibrazioni impostati. La caratteristica unica di Assistant è la funzionalità di inviare la posizione GPS e la velocità del veicolo all’SV 100A per ricreare il percorso del mezzo, indicando i livelli di vibrazione, su una mappa che fornisce strumenti molto potenti per l’identificazione delle condizioni stradali e della velocità del veicolo.
