전신진동이라는 용어는 서 있는 사람의 발, 앉은 사람의 엉덩이, 등, 발 또는 누운 사람의 지지 부위 등의 지면을 통해 인체 전체에 전달되는 움직임을 의미합니다. 이러한 유형의 진동은 차량, 기계, 건물 및 작업 기계 부근에서 발견됩니다. ISO 2631-1은 건강, 편안한 감각기관의 경우 0.5Hz에서 80Hz까지, 멀미의 경우 0.1Hz에서 0.5Hz까지의 주파수 범위에서 전신 진동 측정 방법을 정의합니다. ISO 2631의 이 부분에 따른 진동 평가는 가중된 평균 제곱근(RMS) 진동 가속도 측정을 기반으로 합니다. 전신 진동 측정을 위한 계측은 표준 ISO 8041-1에서 진동 가속도계, 신호 프로세서 및 디스플레이의 조합으로 정의됩니다.
측정
진동은 진동이 인체에 유입되는 것으로 간주되는 지점에서 발생하는 좌표(X, Y, Z) 시스템에 따라 측정되어야 합니다. ISO 2631의 이 부분은 앉은 사람을 위한 세 가지 주요 영역(시트 표면, 시트 등받이 및 발)을 사용합니다. 가속도계는 진동이 본체에 들어가는 곳에 설치해야 하며, 단단한 표면의 경우 본체와 진동면이 접촉하는 영역(그 지점에서 약 10cm)에 가깝게 배치할 수 있습니다.
측정 기간은 합리적인 통계적 정확성을 보장하고 진동이 평가되는 노출의 전형임을 보장하기에 충분해야 합니다.
진동 노출 수준의 평가는 8시간 동안 등가 연속 가속으로 표현되는 일일 노출 A(8)의 계산을 기반으로 하며, 최고(RMS) 값 또는 최고 진동 선량 값(VDV)으로 계산됩니다. ISO 표준 2631-1에 따라 3개의 직교 축(앉아 있거나 서 있는 작업자의 경우 1.4awx, 1.4awy, awz)에서 결정된 주파수 가중 가속도. x축과 y축에 1.4 가중치를 적용하는 것은 수평 진동이 인간 건강에 미치는 부정적인 영향의 더 높은 위험과 관련이 있다.
파고율이 9 이하인 진동의 경우 일반적으로 RMS 방법으로 충분합니다. 파고율이 9보다 높은 경우 VDV 방법을 적용하는 것이 좋습니다. ISO 2631은 파고율을 RMS 값에 대한 주파수 가중 가속도 신호의 최대 순간 피크 비율의 계수로 정의합니다.
장비
인체 진동 측정기
ISO 8041 및 ISO 2631 사양을 충족하는 인체 진동 측정기
전신진동 누적측정기
ISO 8041-1 및 ISO 8041-2 사양을 충족하는 시트 패드와 통합된 측정 기기
모바일 애플리케이션
Assistant 애플리케이션은 Bluetooth 연결을 사용하여 측정을 제어하고 결과를 표시합니다.
SV 106과 같은 인체 진동 측정기의 사용은 손-팔 및 전신 적용을 동시에 측정 가능합니다. 이것은 보다 발전된 사용자 인터페이스와 측정 중에 항상 측정 컨설턴트의 존재의 필요성과 함께 제공됩니다.

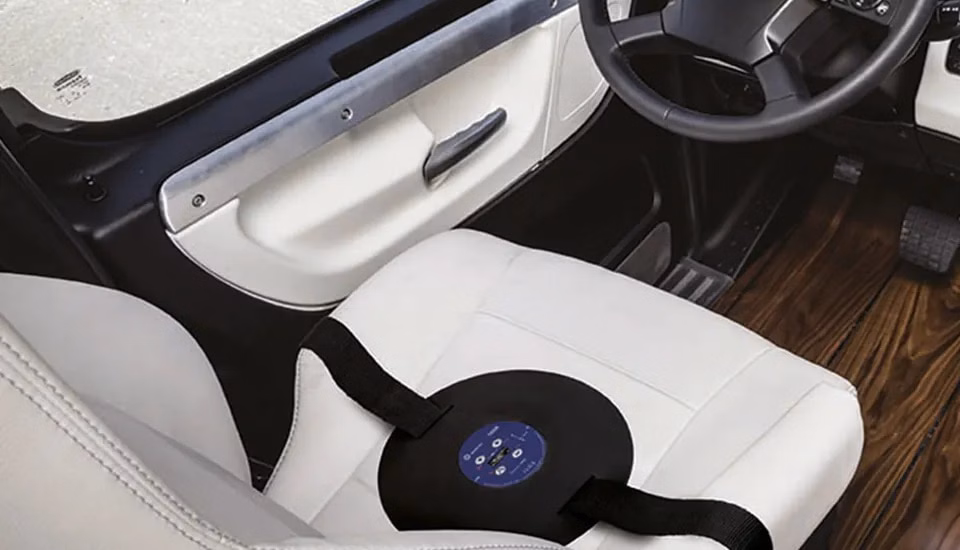

SV 100A와 같은 솔루션은 좌석과 등받이 모두에서 무인 측정을 수행하는 데 적합합니다. 이 장치는 최신 기술을 사용하며 사용하기 쉽습니다(인터페이스는 4개의 푸시 버튼과 작은 OLED 디스플레이로 구성됨). 무선 블루투스 통신 인터페이스를 통해 어시스턴트 애플리케이션을 사용하여 스마트폰이나 태블릿에서 현재 결과를 미리 볼 수 있습니다.
Assistant는 SV 100A의 기능을 확장하는 Android 및 iOS 플랫폼에서 실행되는 장치용 스마트폰 응용 프로그램입니다. 이 응용 프로그램은 Bluetooth® 인터페이스를 사용하여 스마트폰이나 태블릿에서 현재 결과를 미리 볼 수 있을 뿐만 아니라 측정 시작/중지 및 마커를 제어할 수 있습니다. 또한 어시스턴트는 설정된 소음 또는 진동 제한을 초과할 때 경보를 보냅니다. 어시스턴트의 고유한 기능은 GPS 위치와 차량 속도를 SV 100A로 전송하여 지도에 진동 이미지를 생성하여 도로 상태 및 차량 속도를 식별하는 매우 강력한 도구를 제공하는 기능입니다.
