SV 258PRO – Station de monitoring du bruit et des vibrations

Station de surveillance des vibrations et du bruit
SV 258 PRO

La station de surveillance des vibrations et du bruit SV258 PRO est dédiée à la construction de mesures de vibrations qui utilisent des méthodes basées sur la vitesse maximale des particules et la fréquence dominante. La mesure de l’exposition humaine aux vibrations dans les bâtiments est possible car le programme permet la mesure simultanée de la vitesse et de l’accélération des vibrations avec deux étapes d’enregistrement indépendantes. De plus, il est possible d’enrichir la mesure avec des données de mesure de surveillance du bruit.

Les utilisateurs peuvent utiliser des paramètres prédéfinis compatibles avec les normes couramment utilisées telles que DIN 4150-3 ou BS 7385-2 ou configurer une courbe de critère basée sur l’analyse FFT ou 1/3 d’octave selon les normes locales. La méthode 1/3 d’octave est également utilisée pour les mesures de vibrations d’équipements sensibles avec des courbes VC.

Système de surveillance des vibrations et du bruit

La surveillance des vibrations et du bruit avec SV258 PRO est contrôlée à distance avec un modem 4G qui transmet les données de mesure au serveur SvanNET où l’utilisateur a accès aux données actuelles, aux fichiers avec des données historiques et peut également générer un rapport de mesure. Le système génère des notifications SMS et Email ainsi que des alarmes visuelles et sonores (lampe d’alarme en option). En plus de simples déclenchements à partir de valeurs PPV ou LEQ, vous pouvez configurer des alarmes à partir de courbes standards (par exemple DIN 4150-3) ou de courbes personnalisées basées sur FFT ou 1/3 d’octave pour les équipements sensibles. Il est possible de déplacer la courbe critère vers le haut ou vers le bas de l’échelle afin que l’alarme soit générée plus tôt ou plus tard. L’heure et la valeur de l’alarme sont enregistrées ensemble dans la mémoire du compteur.

L’historique temporel des vibrations sous forme WAV est stocké pour les trois canaux et est utilisé pour la vérification des sources de vibrations. Une post-analyse précise du contenu fréquentiel du signal est disponible dans le programme SvanPC ++.

Vibrations du bâtiment

Surveillance de l'environnement

Norme DIN 4150-3

Surveillance des vibrations et du bruit

Équipement

Analyse des vibrations et du bruit

PPV, fréquence dominante, somme vectorielle PPV, VDV, FFT, 1/3 d'octave

Le choix de la norme de vibration du bâtiment et du type de bâtiment (courbe) permet les mesures de vitesse de vibration selon les normes couramment utilisées telles que DIN 4150-3 ou BS 7385-2 qui utilisent la vitesse maximale des particules et la méthode de fréquence dominante. La vitesse maximale des particules (PPV), la somme vectorielle PPV et la valeur de dose de vibration (VDV) sont mesurées simultanément sur trois axes. L'enregistrement chronologique des résultats de vitesse de vibration (PPV) et d'accélération (VDV) est effectué simultanément. Si vous ne trouvez pas la norme de vibration dans la liste des normes mises en œuvre, vous pouvez toujours saisir des valeurs personnalisées pour créer une courbe de critères basée sur la FFT ou 1/3 d'octave (RMS, PEAK ou MAX). Toutes ces fonctionnalités étonnantes sont incluses !

Alarmes et événements

SMS et e-mail, balises lumineuses ou alarmes sonores

Le système génère des notifications par SMS et par e-mail ainsi que des alarmes visuelles et sonores lorsqu'une vibration excessive est détectée. En plus des simples déclenchements à partir de valeurs PPV ou LEQ, vous pouvez configurer des alarmes à partir de courbes standard (par exemple DIN 4150-3) ou de courbes personnalisées basées sur FFT ou 1/3 d'octave. Le déclenchement d'une alarme déclenche l'événement dont la durée est paramétrable. Une fois le temps de l'événement écoulé, l'instrument commence à analyser les données et indique la valeur PPV la plus élevée et sa fréquence dominante. L’heure et la valeur de l’événement sont enregistrées dans la mémoire du compteur. Tous les déclenchements sont effectués par le firmware de l'instrument, limitant ainsi le risque d'absence d'alarmes due à une mauvaise connexion avec un service cloud.

Son et vibrations

Surveillance simultanée des vibrations et du bruit de classe 1

La station de surveillance SV258PRO utilise 4 canaux : 3 pour mesurer la vitesse de vibration et l'accélération et le quatrième pour mesurer le son conformément aux exigences de la norme CEI 61672 classe 1. Les résultats (par exemple, LEQ, MAX, MIN ou PEAK) sont enregistrés ensemble. avec les étapes de vitesse de vibration et d'accélération, ce qui rend la corrélation entre le son et les vibrations beaucoup plus facile. Le système utilise un ROLLING LEQ ou un LEQ à intervalle pour le déclenchement des ALARMES et des ÉVÉNEMENTS !

Mesures des vibrations du corps entier

Mesure de l'exposition humaine aux vibrations dans les bâtiments selon les normes ISO 2631-1, BS 6472 et DIN 4150-2

La station permet la mesure simultanée de l'accélération des vibrations, permettant la mesure du VDV avec une étape d'enregistrement différente de celle du PPV, ce qui rend le reporting beaucoup plus facile. L'analyseur dispose de filtres de pesée intégrés selon les normes ISO 2631-1 et ISO 2631-2 ainsi que DIN 4150-2. Il est également possible de mesurer l’impact de l’exposition aux vibrations en utilisant un spectre de 1/3 d’octave.

Système de surveillance portable

Un boîtier étanche dédié aux mesures en extérieur

Les connecteurs conformes aux normes militaires fournissent des connexions de câbles fiables, robustes et étanches. La station est prête à être connectée directement à un panneau solaire et peut être alimentée par une batterie interne ou une alimentation CC extérieure. L'alimentation est gérée par l'unité de charge intelligente. L'accéléromètre piézoélectrique triaxial à faible bruit et hermétiquement fermé permet une utilisation en extérieur sans boîtiers supplémentaires.

Analyse des vibrations et du bruit

PPV, fréquence dominante, somme vectorielle PPV, VDV, FFT, 1/3 d'octave

Alarmes et événements

SMS et e-mail, balises lumineuses ou alarmes sonores

Son et vibrations

Surveillance simultanée des vibrations et du bruit de classe 1

Mesures des vibrations du corps entier

Mesure de l'exposition humaine aux vibrations dans les bâtiments selon les normes ISO 2631-1, BS 6472 et DIN 4150-2

Système de surveillance portable

Un boîtier étanche dédié aux mesures en extérieur

Mesure des vibrations et du bruit

Applications

Vibrations des bâtiments et du sol

Vitesse de vibration et accélération

Le SV 258 PRO mesure les niveaux de vitesse triaxiale et de vibration d'accélération en parallèle et calcule simultanément la vitesse maximale des particules et la valeur de dose de vibration. En plus d'enregistrer les valeurs globales et les spectres de fréquence, le signal du domaine temporel est stocké à des fins de post-traitement. SvanNET permet une connexion plug-and-play à Internet et une gestion facile des projets de mesure. Quel que soit le type de carte SIM et les numéros IP publics ou privés, SvanNET établira une connexion, donnant un accès complet aux données de mesure via le NAVIGATEUR WEB. FFT est utilisé pour la détermination de la fréquence dominante selon les normes BS et DIN. Alternativement, le spectre de vitesse RMS ou PEAK dans des bandes de 1/3 d'octave peut être utilisé à des fins de comparaison avec les courbes utilisateur.

Surveillance du bruit et des vibrations

Vidéos

Mesures des vibrations du sol et du bâtiment

Découvrez comment le SV 258PRO peut gérer simultanément la surveillance des vibrations et du bruit à proximité du projet de construction.

Surveillance des vibrations des bâtiments

SVANTEK propose un système complet pour la surveillance des vibrations des projets de construction.

Station de surveillance des vibrations

Découvrez à quoi ressemble le matériel du SV 258 PRO

Configuration de la mesure vibratoire

Démonstration des capacités logicielles dédiées aux mesures des niveaux de vibrations environnementales

SV-258PRO - Aperçu

Découvrez les caractéristiques les plus importantes d'une station unique pour mesurer les niveaux de vibrations du sol et des bâtiments des projets de construction.

Système de surveillance des vibrations

Prix

SV 258PRO – Station de monitoring du bruit et des vibrations

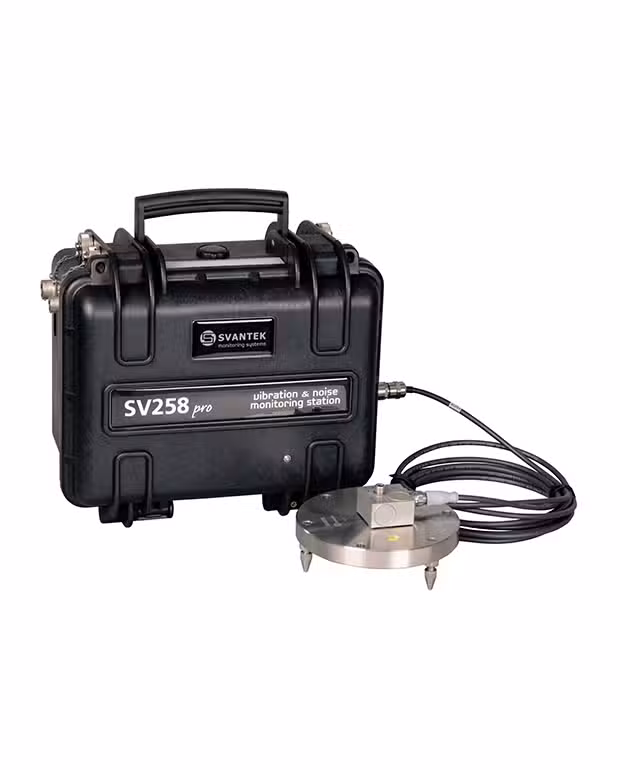

Le kit SV 258 PRO se compose de deux valises de transport. L'unité principale est une valise de transport étanche avec une batterie interne de 17 Ah et un contrôleur interne supportant l'alimentation à partir d'un panneau DC ou solaire externe. L'appareil de mesure des vibrations et du niveau sonore SVAN 958A Classe 1 est installé à l'intérieur de l'unité principale. Le chargeur extérieur et l'accéléromètre de vibration sont emballés dans la deuxième valise de transport. Le kit comprend une licence pour le logiciel SvanPC++ et un service de compte de base SvanNET. Chaque kit dispose de son certificat d'étalonnage en usine et d'une garantie de 36 mois sur enregistrement du produit.

Voir tous les accessoires

SvanNET_1A - Compte pour 1 station - 1 an

Services de contrôle automatique SvanNET : Contrôle automatique d'un point de mesure ;

SVANNET_5A - Abonnement au compte SvanNET 5 stations - 1 an

Services de surveillance automatique SvanNET jusqu'à 5 points de surveillance
