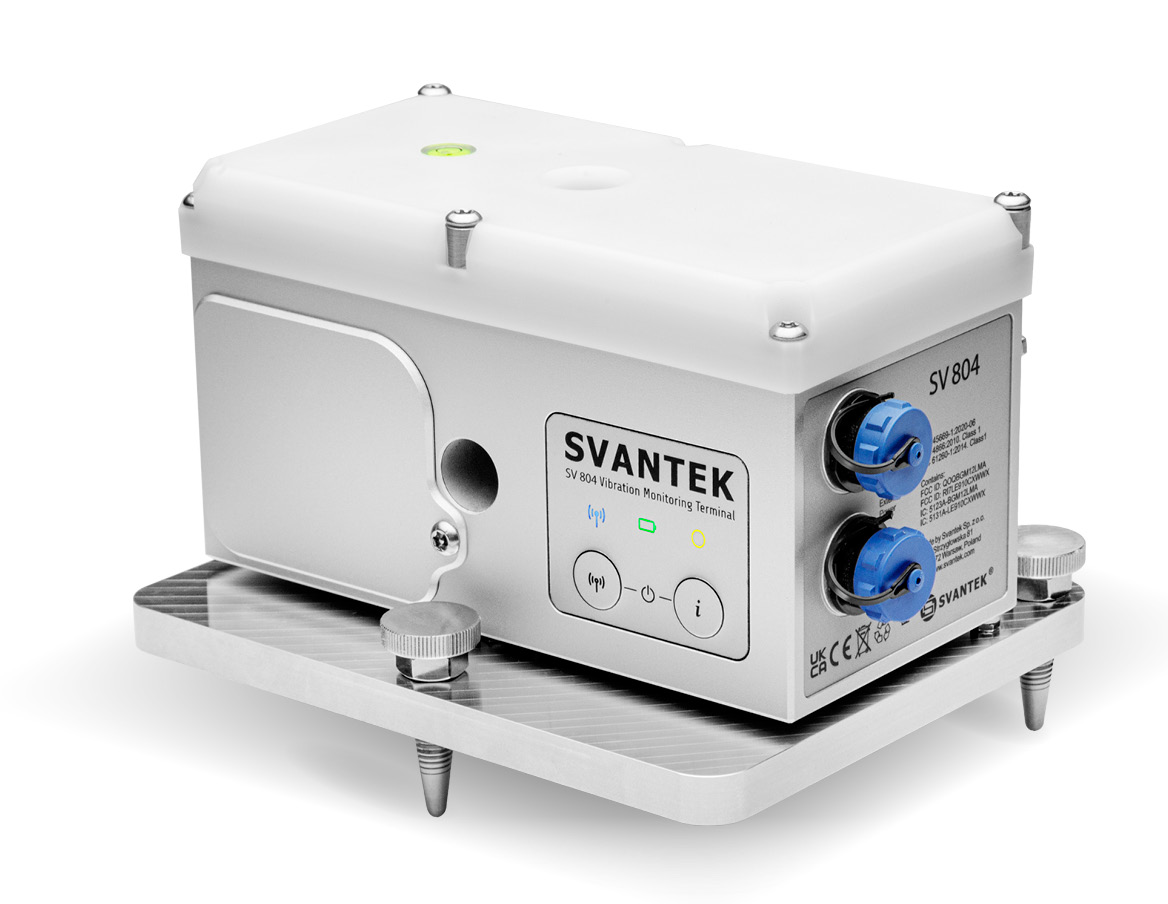

Trådlös triaxial vibrationsmonitor SV 804

SV 804 är en ny generation mätstationer för mätning av strukturella vibrationer i byggnader och andra tekniska konstruktioner. Den kompakta och lätta designen gör att enheten kan monteras direkt på en vägg eller strukturell yta med en enda skruv, vilket garanterar snabb och säker installation, även på svåråtkomliga platser.

SV 804 ger helautomatisk fjärrövervakning av vibrationer med realtidsvarningar via SMS och e-post. Systemet detekterar automatiskt vibrationer baserat på PPV-tröskelvärden och frekvensanalys, vilket minskar behovet av manuella ingrepp. Mätningsdata lagras säkert i enheten och synkroniseras med SvanNETs molnplattform, där användarna kan få tillgång till detaljerade rapporter, händelseloggar och diagnostiska insikter när som helst och var som helst.


Klass 1

Cellulär anslutning

Händelser och larm

Produktens höjdpunkter

  • Övervakning av vibrationer i konstruktioner, klass 1: Konstruerad för att uppfylla de stränga standarderna i BS 7385-2, DIN 45669-1 och BS ISO 4866, klass 1, vilket garanterar certifierad prestanda och precision för mätningar av konstruktioner.
  • Helautomatiserad fjärrövervakning: Ger obevakad drift med datasynkronisering i realtid till SvanNET-molnplattformen, som är tillgänglig från vilken webbläsare som helst.
  • Kompakt, direktmonterad design: Den lätta enheten på 1,7 kg monteras direkt på en strukturell yta med en enda skruv, vilket möjliggör snabb installation med en hand i alla riktningar.
  • Mångsidiga strömförsörjningslösningar: Säkerställer kontinuerlig drift med lättbytta interna batterier (upp till 60 dagar), Power over Ethernet (PoE) och stöd för externa likströms- eller solpaneler.
  • Avancerad anslutningsmöjlighet: Ett integrerat 4G-modem ger omedelbar fjärråtkomst, kompletterat med trådbundet LAN och Bluetooth för full kontroll i områden utan mobiltäckning.
  • Händelsevarningar i realtid: Automatisk händelsedetektering av vibrationer baserat på PPV och dominerande frekvens, med omedelbar varning via SMS och e-post.
  • WAV-inspelning för diagnostik: Fångar råa signaler i tidsdomän (WAV-format) för att möjliggöra detaljerad efterbearbetning och validering av vibrationer.
  • Sömlös integrering av buller och vibrationer: Integreras med SVANTEK bullerövervakning på SvanNET-plattformen för omfattande analys av miljöpåverkan.
  • Sömlös integrering av buller och vibrationer: Skapar ett 4-kanals system genom att ansluta en SV 303 klass 1 bullerövervakning (via SP 79-kabel), som fångar synkroniserade triaxiella vibrations- och ljuddata via en enda enhet.

Funktioner

Kompakt och direktmonterad design

Snabb installation med en hand på alla strukturella ytor

SV 804 väger bara 1,7 kg och är specialbyggd för direkt installation på strukturella ytor. Det kompakta höljet möjliggör snabb installation med bara en hand och en enda skruv. Denna design garanterar säker montering i alla riktningar, även på svåråtkomliga platser, utan att geofonerna behöver flyttas.

Automatiserad övervakning av molnet

Data och varningar i realtid via SvanNET

Denna station tillhandahåller helautomatisk fjärrövervakning av vibrationer genom att detektera händelser baserat på PPV-tröskelvärden och dominerande frekvens. Alla mätningar synkroniseras säkert med SvanNET-molnplattformen, vilket ger omedelbar tillgång till rapporter och händelseloggar. Användarna får varningar i realtid via SMS och e-post, vilket minskar behovet av manuella ingrepp.

Autonom drift på lång sikt

Flexibel strömförsörjning via batteri, PoE och solceller

SV 804 klarar upp till 60 dagars autonom drift med hjälp av interna, lätt utbytbara batterier. För utökad eller kontinuerlig drift erbjuder systemet maximal flexibilitet. Det kan strömförsörjas via extern likström, Power over Ethernet (PoE) eller anslutas till en solpanel för helt autonom drift utanför elnätet.

Förbättrad anslutningsmöjlighet

4G, LAN och Bluetooth för oavbruten åtkomst

Ett inbyggt 4G-modem säkerställer tillförlitlig dataöverföring i realtid och fjärråtkomst via molnet. För utmanande miljöer som tunnlar eller underjordiska platser har enheten också stöd för trådbundet LAN och Bluetooth. Denna kombination garanterar full systemkontroll och dataåtkomst även när en mobilsignal inte är tillgänglig.

Klass 1 Precision & Diagnostik

Certifierad noggrannhet med WAV-inspelning

SV 804 är konstruerad för att uppfylla klass 1-standarder (DIN 45669-1) och ger certifierad prestanda för strukturanalys enligt BS 7385-2. Systemet lagrar rå WAV-data, vilket möjliggör avancerad efterbearbetning och detaljerad validering av händelser. Användare kan analysera PPV, dominerande frekvens och beräkna FFT- eller 1/3 oktav-spektra för att diagnostisera källor till vibrationer.

Kombinerad buller- och vibrationsövervakning

4-kanalsanalys med SV 303-integration

Med hjälp av den speciella SP 79-kabeln kan användare ansluta en klass 1 SV 303 bullerövervakning direkt till SV 804. Denna installation skapar en omfattande 4-kanals övervakningsenhet som registrerar triaxial vibration och ljud samtidigt. Ljudmätningarna integreras sömlöst och tidssynkroniseras med vibrationsdata, och alla mätningar är tillgängliga på distans via SV 804:s modem.
SV804 Combined Noise & Vibration Monitoring 4-Channel Analysis with SV 303 Integration
SVANTEK Noise and Vibration

Katalog

Detaljerade specifikationer och funktioner

Produktkatalogen innehåller detaljerade tekniska specifikationer och djupgående information om SV 804:s funktioner. Här hittar du fullständig information om mätresultat, tillgängliga filter, mätområden, laddningsalternativ och batteriets drifttid. Katalogen innehåller också användbar information om programvara och systemintegration.

Tillämpningar

Övervakning av byggnads- och markvibrationer

Säkerställa strukturell säkerhet och miljöanpassning

SV 804 är den perfekta lösningen för att övervaka vibrationer i byggnader som orsakas av byggnation, trafik eller industriell aktivitet. Dess mätningar i klass 1 med hög precision är viktiga för att skydda byggnader och infrastruktur från potentiella skador. Systemet ger tillförlitliga data för att säkerställa överensstämmelse med standarder (t.ex. BS 7385-2, DIN 4150-3), bedöma människors komfort och skydda känsliga platser.

Läs mer

Videor

Se SV 804 i aktion

Titta på vår produktvideo för att se SV 804:s kompakta design, snabba installation med en skruv och flexibla strömförsörjningsalternativ. Upptäck hur dess automatiska molnövervakning, realtidsvarningar och sömlösa integrering av buller ger en komplett lösning för övervakning av strukturella vibrationer.

Kontrollera tillgänglighet och pris














    Produkter i förfrågan (1)

    Jag samtycker härmed till behandlingen av mina personuppgifter, dvs. mitt fullständiga namn och min e-postadress, av SVANTEK SP. Z O.O. med säte i Warszawa, ul. Strzygłowska 81, i syfte att ta emot marknadsföringsinformation om produkter och tjänster som erbjuds av SVANTEK SP. Z O.O. via elektroniska kommunikationsmedel, särskilt via e-post, i enlighet med bestämmelserna i artikel 10.1 och 10.2 i lagen om tillhandahållande av elektroniska tjänster.

    Jag samtycker härmed till behandlingen av mina personuppgifter, dvs. mitt fullständiga namn och mitt telefonnummer, av SVANTEK SP. Z O.O. med säte i Warszawa, ul. Strzygłowska 81, i syfte att bedriva marknadsföringsaktiviteter med användning av telekommunikationsutrustning och automatiska uppringningssystem i enlighet med telekommunikationslagen.

    Jag samtycker härmed till att från SVANTEK SP. Z O.O. med säte i Warszawa, ul. Strzygłowska 81, via elektroniska medel till den e-postadress jag har angett, ta emot nyhetsbrev samt marknadsföringsinformation om produkter och tjänster som erbjuds av SVANTEK SP. Z O.O., i enlighet med lagen om tillhandahållande av elektroniska tjänster.


    Jag bekräftar att jag har informerats om att mina uppgifter kan överföras till enheter som behandlar personuppgifter på uppdrag av den personuppgiftsansvarige, särskilt distributörer – sådana enheter behandlar uppgifter på grundval av ett avtal med den personuppgiftsansvarige och uteslutande i enlighet med dess instruktioner. I sådana fall kräver den personuppgiftsansvarige att tredje parter upprätthåller konfidentialitet och säkerhet för informationen samt verifierar att de tillhandahåller lämpliga åtgärder för att skydda personuppgifter.

    Vissa av de enheter som behandlar personuppgifter på uppdrag av den personuppgiftsansvarige är etablerade utanför EES. I samband med överföring av dina uppgifter utanför EES verifierar den personuppgiftsansvarige att dessa enheter tillhandahåller garantier för en hög skyddsnivå för personuppgifter. Dessa garantier följer särskilt av skyldigheten att tillämpa standardavtalsklausuler som antagits av Europeiska kommissionen (EU). Du har rätt att begära en kopia av dessa standardavtalsklausuler genom att skicka en begäran till den personuppgiftsansvarige.

    Jag bekräftar att jag har informerats om min rätt att när som helst återkalla mitt samtycke till behandling av mina personuppgifter, att få tillgång till mina personuppgifter, att rätta, radera eller begränsa behandlingen samt att invända mot behandlingen av mina uppgifter, liksom rätten att lämna in ett klagomål till tillsynsmyndigheten för dataskydd vid överträdelse av GDPR.

    Specifikationer

    SV 804 – Trådlös triaxial vibrationsmätare

    Applications

    Building/ground vibration

    Hardware Features

    Number of channels
    3
    Self-vibration detection
    Auto-calibration
    Remote system check
    Remote communication
    Bluetooth
    GPS module
    Communication Interfaces
    Cellular modem, Bluetooth, 2xWEIPU
    LED indicator
    Display
    Keyboard
    2 pushing buttons
    Memory
    32 GB
    Battery type
    Li-Ion battery (easy removable)
    Operating time
    UNLIMITED with SB 804 battery pack and solar panel in power saving mode
    Operating temperature range
    -20 °C ÷ +50 °C
    Humidity range
    0 - 100 % RH
    Weight
    1,7 kg including battery
    Size
    171 x 85 x 83 mm
    IP rate
    IP67

    Vibration measurement features

    Standards
    DIN 45669-1:2020-06; DIN 4150-3:2017-12; BS 7385-2:1993; ISO 4866:2010, Class 1; IEC 61260:2014, Class 1
    Number of channels
    3
    Sensor type
    Tri-axial geophone
    Measurement range
    1 μm/s ÷ 100 mm/s RMS (141 mm/s Peak)
    Frequency range
    0,8 Hz ÷ 500 Hz (-3 dB)
    Profiles per channel
    3
    Weighting filters
    DIN 80, DIN 315, VEL1, KB, HP
    Time constants
    Fast 125 ms in accordance to DIN 4150-2
    Min logging step
    1s
    1/1 octave
    1/3 octave
    WAV recording
    FFT
