Misuratore di vibrazioni e analizzatore FFT SVAN 974

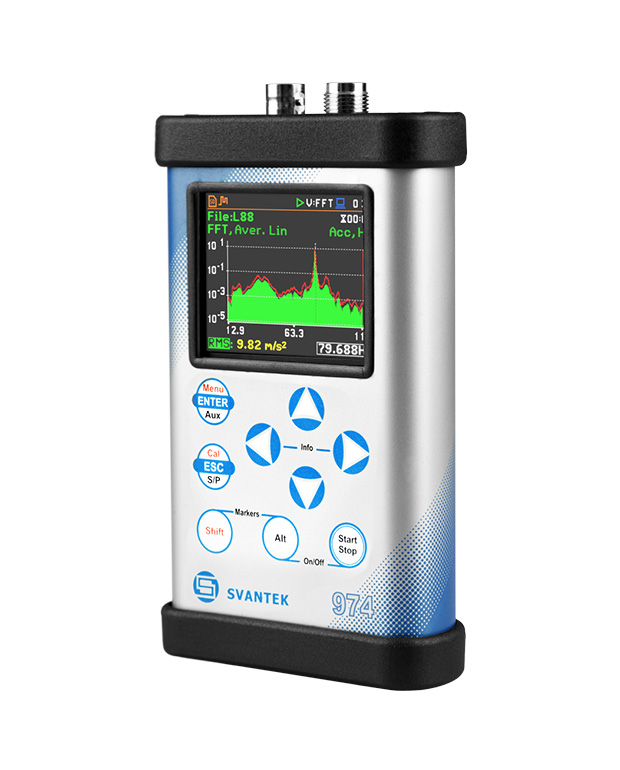

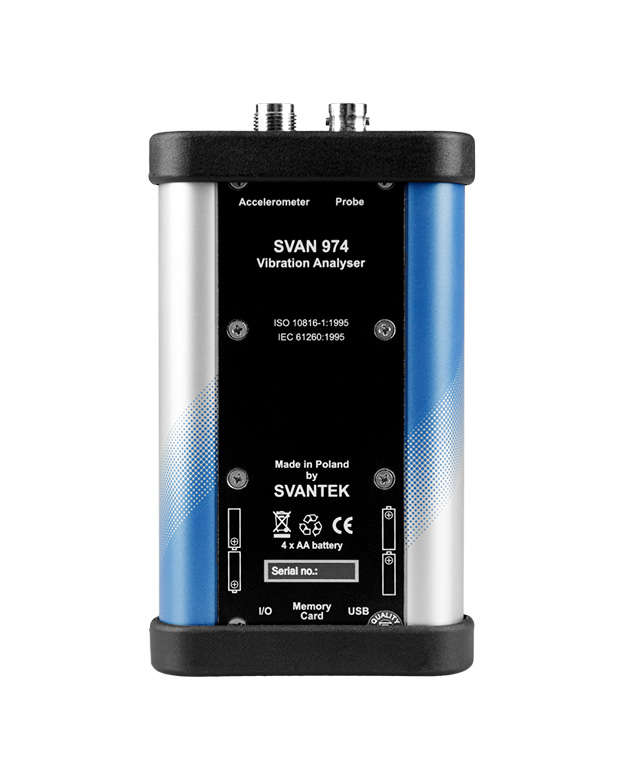

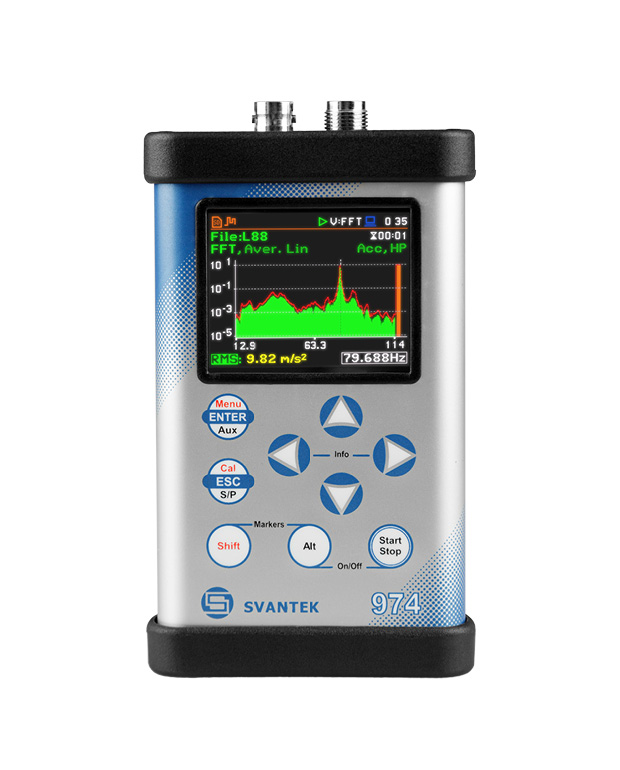

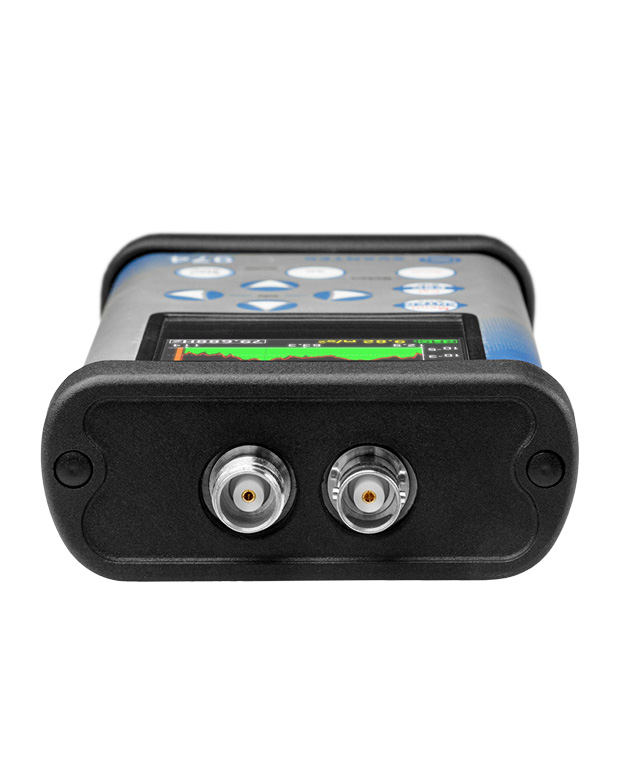

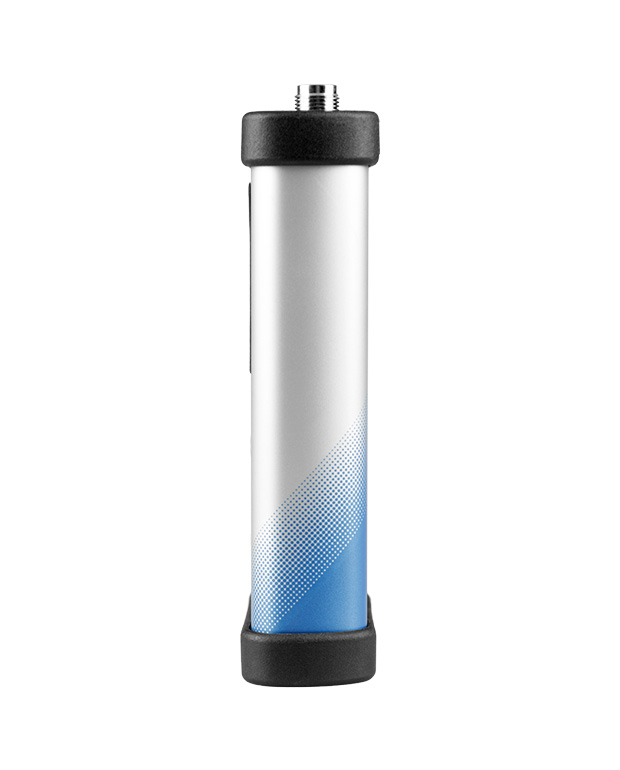

Il SVAN 974 è un analizzatore di vibrazioni compatto e versatile, progettato per la diagnostica delle macchine industriali e la manutenzione predittiva. Pensato per ispezioni mobili in ambienti difficili, è dotato di un display OLED ad alto contrasto, un alloggiamento in alluminio robusto e supporta diversi tipi di sensori, inclusi IEPE, a carica e a ingresso diretto. Con fino a tre profili di vibrazione paralleli, gli ingegneri possono definire filtri e impostazioni dei rilevatori specifici per diversi macchinari o tipi di guasti.

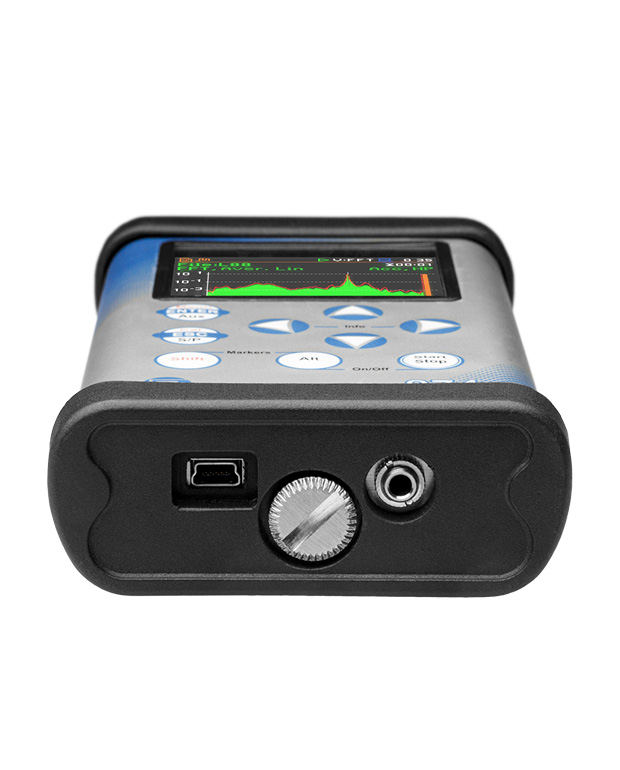

Lo strumento è ideale per macchinari sia stazionari che rotanti, offrendo strumenti avanzati come FFT in tempo reale, registrazione dei segnali nel dominio del tempo e sincronizzazione RPM opzionale. La memoria microSD integrata e la connettività USB facilitano la gestione dei dati, mentre la compatibilità con il software SvanPC++ consente analisi dettagliate delle forme d’onda e la generazione di report. Il SVAN 974 garantisce efficienza, ripetibilità e chiarezza in ogni fase del monitoraggio delle vibrazioni, sia in produzione che in laboratorio R&D.

Vibrazione della macchina

Misurazione della rotazione

Analisi FFT

Punti salienti

Ottimizzato per la diagnostica di macchinari: Ideale per motori, pompe, ventilatori e apparecchiature rotanti.
Tre profili indipendenti: Filtri, rilevatori RMS e costanti temporali separati per ciascuna configurazione.

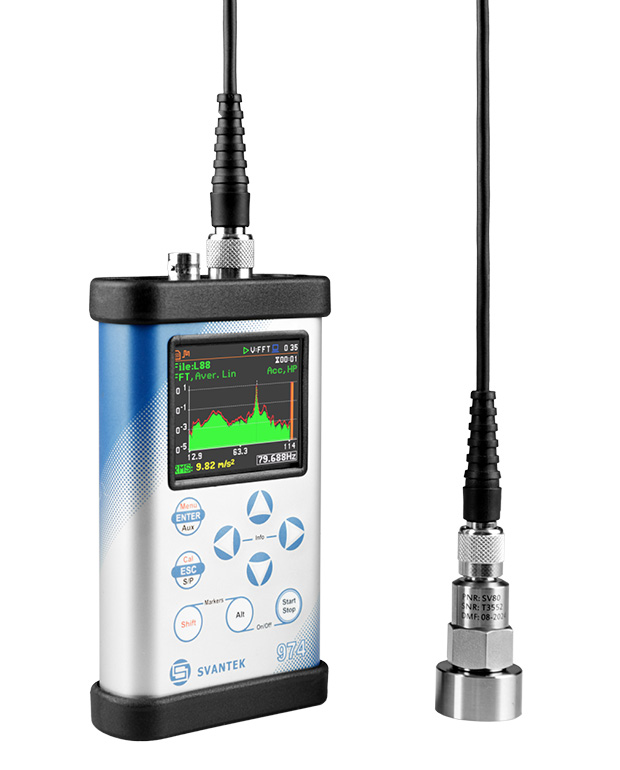

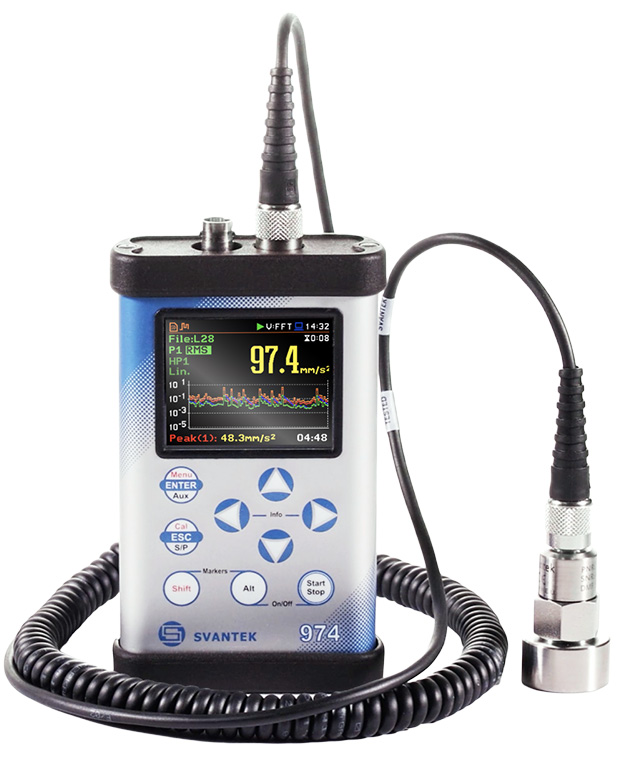

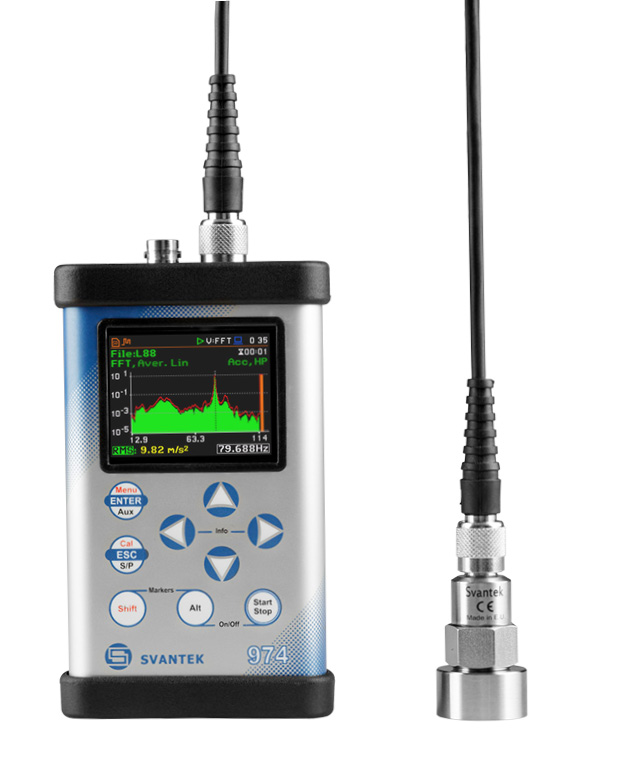

Ingresso sensori flessibile: Compatibile con accelerometri IEPE, a carica e a ingresso diretto.
Design robusto per uso sul campo: Corpo in alluminio e display OLED per ambienti industriali difficili.
FFT e order tracking: Analisi in tempo reale con sincronizzazione RPM opzionale.
Registrazione WAV e storico temporale: Acquisizione di segnali grezzi ed esportazione di dati ad alta risoluzione.
Feedback immediato sul campo: Valori di vibrazione visualizzati chiaramente durante la misura.
Integrazione con SvanPC++: Abilita il post-processing, l’analisi delle forme d’onda e la creazione di report personalizzati.

Catalogo

SVAN 974 Misuratore di vibrazioni e analizzatore FFT

Ulteriori informazioni sul misuratore di livello di vibrazioni e analizzatore FFT SVAN 974 progettato per misurare le vibrazioni dei macchinari.

Scarica il pdf

Applicazioni

Vibrazione della macchina

frequenza di vibrazione, spostamento, velocità e accelerazione

La vibrazione della macchina viene in genere analizzata con misurazioni della frequenza di vibrazione, spostamento, velocità e accelerazione. Gli ultimi tre - spostamento, velocità e accelerazione - sono misurazioni nel dominio del tempo, il che significa che le loro ampiezze sono tracciate rispetto al tempo. ISO 20816-1 fornisce linee guida principalmente per il monitoraggio operativo e i test di accettazione che forniscono limiti per le tre grandezze primarie di vibrazione: spostamento, velocità e accelerazione.

Verifica disponibilità e prezzo

Products in the enquiry (1)

I would like an offer for selected products

Consent to contact via emailRead more...

I hereby consent to the processing of my personal data, i.e. my full name and e-mail address, by SVANTEK SP. Z O.O. with its registered office in Warsaw at ul. Strzygłowska 81 for the purpose of receiving marketing information on the products and services offered by SVANTEK SP. Z O.O. via electronic means of communication, in particular via e-mail, in accordance with the provisions of Article 10 sec. 1 and 2 of the Act on providing services by electronic means.

Consent to contact via phoneRead more...

I hereby consent to the processing of my personal data, i.e. my full name and phone number, by SVANTEK SP. Z O.O. with its registered office in Warsaw at ul. Strzygłowska 81 for the purpose of marketing activities with the use of telecommunications terminal equipment and automatic calling machines within the meaning of the Telecommunications Act.

Consent to receiving newsletterRead more...

I hereby consent to receiving from SVANTEK SP. Z O.O. with its registered office in Warsaw at ul. Strzygłowska 81, via electronic means to the e-mail address I have provided, the newsletter and marketing information on the products and services offered by SVANTEK SP. Z O.O., within the meaning of the Act on providing services by electronic means.

* Consent to contact by authorised Svantek DistributorRead more...

I declare that I have been informed that my data may be transferred to entities that process personal data on behalf of the Administrator, in particular to distributors - such entities process data on the basis of an agreement with the Administrator and exclusively in accordance with its instructions. In such cases, the Administrator requires third parties to maintain the confidentiality and security of information and verifies that they provide appropriate measures to protect personal data.

Some of the entities processing personal data on behalf of the Administrator are established outside the EEA. In connection with the transfer of your data outside the EEA, the Administrator verifies that these entities provide guarantees of a high level of personal data protection. These guarantees stem in particular from the obligation to apply the standard contractual clauses adopted by the Commission (EU). You have the right to request a copy of the standard contractual clauses by sending a request to the Controller.

I declare that I have been informed on my right to withdraw my consent to the processing of my personal data at any time, to access the provided personal data, to rectify, erase, restrict processing and object to the processing of my data, as well as the right to lodge a complaint with the President of the of the Personal Data Protection Office in the event of an infringement of the provisions of GDPR.

Specifiche tecniche

SVAN 974 Misuratore di vibrazioni e analizzatore FFT

Applications

Hand-arm vibration

Whole-body vibration

Machine vibration

Building/ground vibration

Hardware Features

Number of channels

Self-vibration detection

Auto-calibration

Keyboard lock

Remote communication

Bluetooth

Communication Interfaces

USB, I/O

LED indicator

Display

Keyboard

9 buttons

Memory

32 GB

Battery type

Operating time

12h-16h

Operating temperature range

-10 °C to 50 °C

Humidity range

up to 90% RH

Weight

390 grams

Size

140x83x33 mm

Vibration measurement features

Standards

ISO 20816-1

Number of channels

Sensor type

IEPE

Input type

IEPE

Measurement range

0.01 ms-2 RMS ÷ 500 ms-2 Peak

Frequency range

0.5 Hz ÷ 14 kHz

Profiles per channel

Time constants

From 100 ms to 10 s

1/1 octave

option

1/3 octave

option

WAV recording

option

FFT

RPM

option
