Case Study:

Förhandsbedömning av tågvibrationer vid byggnation

Analys av tåginducerade markvibrationer och deras effekter på byggnadsstrukturer med hjälp av systemen SV 803 och SVAN 958A.

sv803-hero-train-vibration

Introduktion

Påverkan av järnvägsvibrationer på närliggande strukturer

Byggnader nära järnvägar utsätts för regelbundna vibrationer som kan påverka strukturell integritet och utrustning. För att bedöma sådana risker måste vibrationsövervakning följa etablerade standarder och ta hänsyn till både mark- och strukturresponser. Denna studie fokuserade på att utvärdera vibrationer från passerande tåg på en byggnads grundplatta belägen 30 meter från spåren.

Mätningsoperatör

SVANTEK-konsulter

Mätningar utfördes av SVANTEK-specialister med en dubbel-sensorskonfiguration för att fånga mark- och strukturella vibrationsnivåer. Sensorer monterades i jord och på grundplattan, i enlighet med rekommendationerna i DIN 45669-2. Mätningar genomfördes under ett avbrott i byggnationen för att eliminera extern störning och säkerställa precision.

svantek_academy_consultants-logo

Utmaning

Jämförelse av vibrationsstandarder och databehandlingsmetoder i järnvägsmiljöer

Den största utmaningen var att utvärdera samma tåginducerade vibrationstillfälle med fyra olika internationella standarder:

  • DIN 4150-3 (Tyskland)
  • BS 7385-2 (Storbritannien)
  • IEST VC-kurvor (USA)
  • PN-B-02170 (Polen)

Denna jämförelse visade hur olika analysmetoder (FFT vs. 1/3 oktav) och tolkningskriterier kan leda till motsatta slutsatser om samma vibrations-exponering.

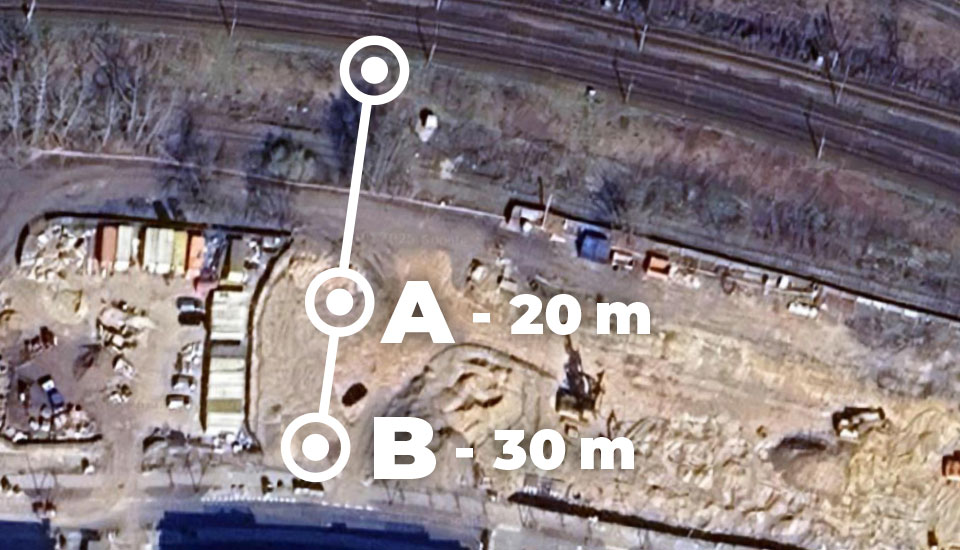

Mätningspunkter arrangerade längs järnvägsspåren
SVAN 958A & SV 803

Expertinsikt

Noggrann vibrationsbedömning beror på korrekta analysmetoder och sensorpositionering

“Våra resultat visar att samma vibration kan framstå som ofarlig eller farlig beroende på vilken standard och databehandlingsmetod som används. Utan att ta hänsyn till grunddämpning eller använda lämplig signalbehandling kan resultaten vilseleda ingenjörer eller tillsynsmyndigheter.”

Pawel Wach, Expert på Buller och Vibrationer
DIN 4150-3 händelsevy i Svantek SvanPC++-programvara

Resultat

Struktursensorn visade lägre vibrationsamplituder på grund av grunddämpning
FFT-baserade standarder (DIN, BS) indikerade ingen strukturell risk
1/3 oktavmetoder (PN, IEST) klassificerade samma händelse som potentiellt farlig
Studien bekräftade att metod- och standardval kritiskt påverkar tolkningen
Vibrationstidhistorik vid punkt A (monteringsspik) vid punkt B (grundplatta)
