Der Schwingungsmesser und FFT-Analysator SVAN 974 ist für allgemeine Schwingungsmessungen und die Zustandsüberwachung von Maschinen bestimmt. Es kann von Beratern, Wartungsdiensten, Forschungs- und Entwicklungsabteilungen der Industrie usw. verwendet werden. Das Gerät ermöglicht parallele Beschleunigungs-, Geschwindigkeits- und Wegmessungen. Drei Schwingungsprofile im SVAN 974 ermöglichen parallele Messungen mit unabhängig voneinander definierten Filtern und RMS-Detektor-Zeitkonstanten. Jedes Profil liefert eine große Anzahl von Ergebnissen (wie RMS, Peak oder Max). Die fortschrittliche Zeitverlaufsprotokollierung für jedes Profil liefert die vollständigen Informationen über das gemessene Signal. Die auf der microSD-Karte gespeicherten Messdaten können mit Hilfe der USB-Schnittstelle und der Software SvanPC++ leicht auf jeden PC heruntergeladen werden.
Für die Messung von Maschinenschwingungen verwendet der SVAN 974 die erforderlichen Bewertungsfilter, wie z.B. VelMF, die die Anforderungen der Norm ISO 20816 erfüllen. Mit der Rechenleistung seines digitalen Signalprozessors kann der SVAN 974 zusätzlich eine 1/1- oder 1/3-Oktav- oder FFT-Analyse in Echtzeit durchführen. Parallel zur Schwingungsmessung bietet das Schwingungsmessgerät SVAN 974 auch eine Drehzahlmessung mit dem Lasertachometer. Das Gerät wird mit vier AA-Standardbatterien oder wiederaufladbaren Akkus betrieben. Eine Stromversorgung über die USB-Schnittstelle ist ebenfalls möglich. Das robuste und sehr kompakte Gehäuse sowie das geringe Gewicht runden die außergewöhnlichen Eigenschaften dieses modernen Gerätes ab.
Erfahren Sie mehr über das Schwingungsmessgerät SVAN 974 und den FFT-Analysator zur Messung der Schwingungen von Maschinen.
Maschinenschwingungen
Frequenz, Auslenkung, Geschwindigkeit und Beschleunigung
Maschinenschwingungen werden in der Regel mit Messungen der Schwingungsfrequenz, der Auslenkung, der Geschwindigkeit und der Beschleunigung analysiert. Die drei letztgenannten Größen - Verschiebung, Geschwindigkeit und Beschleunigung - werden im Zeitbereich gemessen, d. h. ihre Amplituden werden über der Zeit aufgetragen. ISO 20816-1 enthält Richtlinien für die Betriebsüberwachung und Abnahmeprüfungen, die Grenzwerte für drei Hauptschwingungsgrößen: Weg, Geschwindigkeit und Beschleunigung.
Weiterlesen
|
SVAN 974 Schwingungsmessgerät und FFT-Analysator

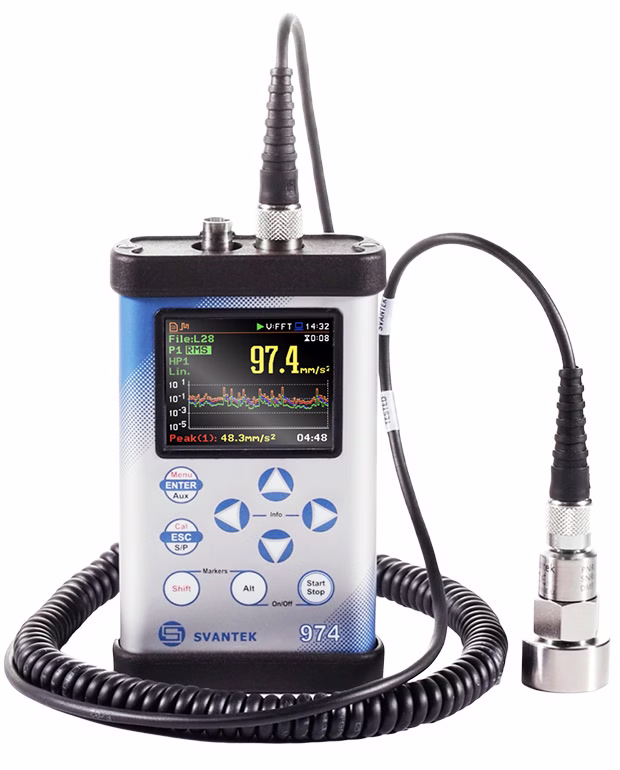

Das Kit besteht aus dem SVAN 974 zusammen mit dem SV80 Beschleunigungssensor und dem SA27 Befestigungsmagneten, dem SC27 Spulenkabel, alles verpackt in einem wasserdichten SA74 Tragekoffer. Die Zubehörliste enthält auch eine 32 GB microSD-Karte und einen USB-Stick mit Benutzerhandbuch. Jeder SVAN 974 verfügt über ein Werkskalibrierungszertifikat und 36 Monate Garantie bei Produktregistrierung. |
|
SF974_15 - Lizenz der Option Zeitbereichssignalaufzeichnung für SVAN 974 Lizenz für die Aufzeichnung von Zeitsignalen für die SVAN 974 (wav-Format) |
|
|
|
SF974_3 - Lizenz für 1/1- und 1/3-Oktav-Analyseoptionen für SVAN 974 Lizenz für 1/1- und 1/3-Oktav-Analyseoptionen für SVAN 974 |
Alle Zubehörteile anzeigen
Liste öffnen
Liste des Zubehörs
|
SVANPC++ Software |
|
SV_CA_VM_M - Kalibrierung von Maschinenschwingungsmessgeräten |
|
SV 81 - Beschleunigungssensor 500mV/g, TNC-Oberteil, 10-32-Montagebohrung |
|
SV110 - Schwingungskalibrator |
|
SV 80 - Beschleunigungssensor 100 mV/g, TNC-Oberteil, 10-32-Montagebohrung |
|
SV111 - Tragbarer Schwingungskalibrator |
|
SC 27/2 – TNC (Stecker) auf TNC (Stecker) Spulenkabel, 2 Meter |
|
SA 47 - Tragetasche für 9xx und Zubehör |
