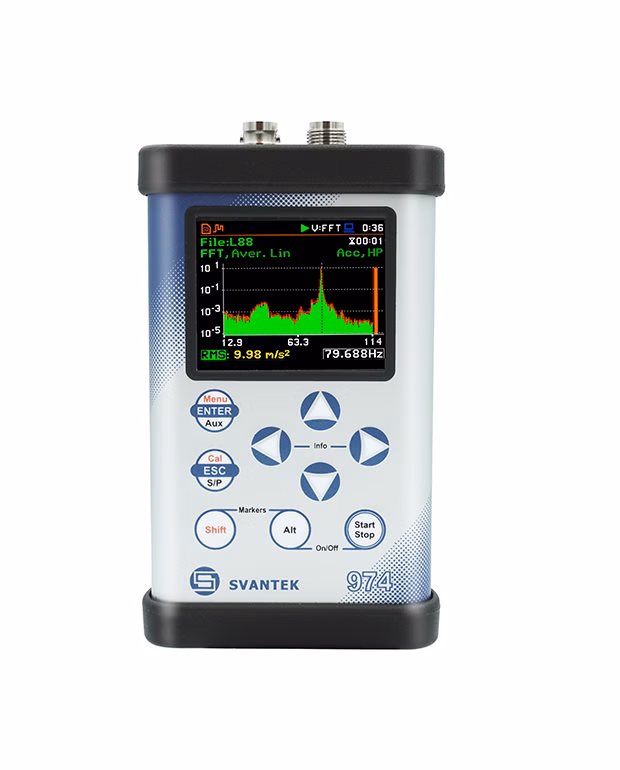

진동측정기 및 FFT 분석기 SVAN 974

SVAN 974는 산업용 기계 진단 및 예지 정비를 위해 특화된 컴팩트하고 다기능적인 진동 분석기입니다. 거친 환경에서의 이동식 점검을 위해 설계된 이 장비는 고명암비 OLED 디스플레이, 견고한 알루미늄 하우징, IEPE, 전하형, 직접 입력 등 다양한 센서 유형을 지원합니다. 최대 세 개의 병렬 진동 프로파일을 설정할 수 있어, 엔지니어는 기계나 결함 유형에 맞는 필터와 검출기 설정을 자유롭게 구성할 수 있습니다.

이 장비는 고정형 및 회전형 기계 모두에 적합하며, 실시간 FFT, 시간 영역 신호 기록, 선택 사양인 RPM 동기화와 같은 고급 도구를 제공합니다. 통합된 microSD 메모리와 USB 연결을 통해 데이터 처리가 용이하며, SvanPC++ 소프트웨어와의 호환성을 통해 정밀한 파형 분석 및 보고서 작성을 지원합니다. SVAN 974는 진동 모니터링의 모든 단계에서 효율성, 반복성, 명확성을 제공합니다—공장 현장이든 R&D 실험실이든 상관없이.

기계진동

회전측정

FFT 분석

주요 특징

기계 진단에 최적화: 모터, 펌프, 팬 및 회전 장비에 이상적입니다
세 개의 독립 프로파일: 각 설정마다 개별 필터, RMS 검출기, 시간 상수 구성 가능
유연한 센서 입력: IEPE, 전하형, 직접 연결 가속도계와 호환됩니다
견고한 현장용 설계: 산업 환경에 적합한 알루미늄 하우징과 OLED 디스플레이 탑재
FFT 및 오더 트래킹: 선택 사양인 RPM 동기화를 포함한 실시간 분석 지원
WAV 및 타임 히스토리 기록: 원시 신호를 기록하고 고해상도 데이터로 내보내기 가능
즉각적인 현장 피드백: 측정 중 진동 수치를 명확하게 디스플레이에 표시
SvanPC++ 연동: 사후 처리, 파형 분석 및 맞춤형 보고서 생성을 지원합니다

카탈로그

SVAN 974 진동측정기 및 FFT 분석기

기계의 진동을 측정하도록 설계된 SVAN 974 진동 레벨 미터 및 FFT 분석기에 대해 자세히 알아 보십시오.

PDF 다운로드

주요 애플리케이션

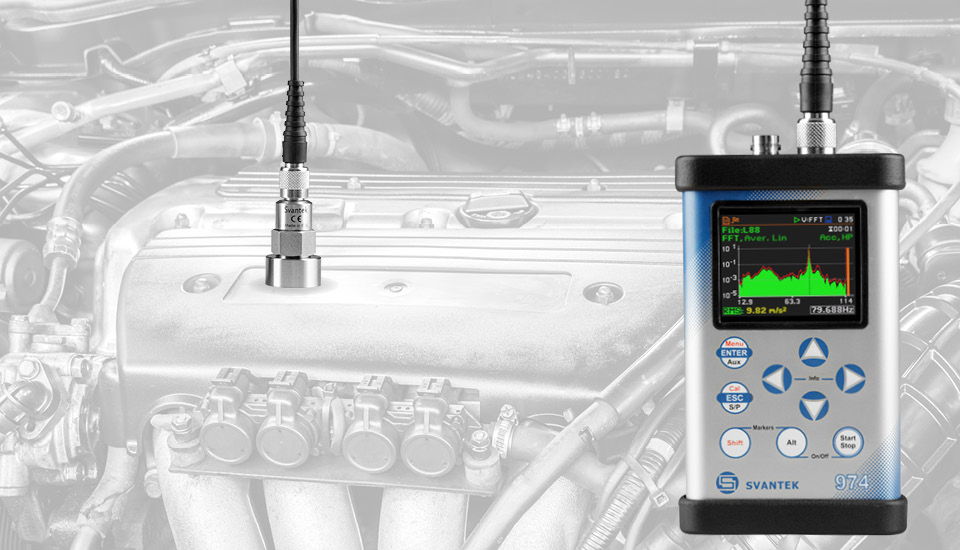

기계 진동

진동 주파수, 변위, 속도 및 가속도

기계진동은 일반적으로 진동 주파수, 변위, 속도 및 가속도 측정으로 분석됩니다. 후자의 3개(변위, 속도 및 가속도)는 시간영역 측정이므로 진폭이 시간에 대해 표시 됩니다. ISO 20816-1은 변위, 속도 및 가속의 세 가지 기본 진동 수량에 대한 제한을 제공하는 작동 모니터링 및 승인 테스트에 대한 기본 지침을 제공합니다.

문의 양식

로그인하거나 연락처 정보를 입력하십시오:

문의하신 상품 (1)

선택한 제품에 대한 제안을 원합니다

이메일을 통한연락동의더 읽어보기...

이에 따라 저는 SVANTEK SP.ZO.O 등록된 사무실 바르샤바 ul. Strzygłowska 81 에 제 개인데이터, 즉 제 전체 이름과 이메일 주소를 처리하는 것에 동의합니다.
SVANTEK SP. Z O.O. 가 제공하는 제품 및 서비스에 대한 마케팅정보를 전자적 통신수단, 특히 전자적 수단에 의한 서비스 제공에 관한 법률 제10조 1항 및 2항의 규정에 따라 전자메일을 통해 수신하는 것을 목적으로 한다

전화로 연락하는 것에 동의합니다더 읽어보기...

나는 이로써 SVANTEK SP. Z O.O. SVANTEK SP.ZO.O 등록된 사무실 바르샤바 ul. Strzygłowska 81 에
나의 개인데이터, 즉 나의 전체 이름과 전화번호를 처리하는 것에 동의한다.
전기 통신법의 의미 내에서 통신 단말장치 및 자동호출기를 사용하는 마케팅 활동을 목적으로 한다.

뉴스레터 수신동의더 읽어보기...

나는 이에 따라 SVANTEK SP. Z O.O. SVANTEK SP.ZO.O 등록된 사무실 바르샤바 ul. Strzygłowska 81 에 전자 수단에 의한 서비스 제공에 관한 법률의 의미 내에서, 내가 제공한 이메일 주소를 SVANTEK SP. Z O.O.가 제공한 제품 및 서비스에 대한 뉴스레터 및 마케팅정보에 대한 전자 수단을 통해 받는 것에 동의한다.

* 공인 Svantek 대리점의 연락에 대한 동의더 읽어보기...

본인은 관리자를 대신하여 개인데이터를 처리하는 기관, 특히 배포자 에게 내 데이터가 전송될 수 있다는 정보를 받았음을 선언합니다.
이러한 기관은 관리자와의 계약에 따라 전적으로 그 지침에 따라 데이터를 처리합니다.
이 경우 관리자는 제3자에게 정보의 비밀유지 및 보안유지를 요구하고 개인정보보호를 위한 적절한 조치를 취하고 있는지 확인합니다.
관리자를 대신하여 개인데이터를 처리하는 일부 법인은 EEA 외부에 설립되었습니다.
귀하의 데이터를 EEA 외부로 전송하는 것과 관련하여 관리자는 이러한 높은 수준의 개인데이터 보호를 보장하는지 확인합니다.
이러한 보증은 특히 위원회(EU)가 채택한 표준 계약조항을 적용할 의무에서 비롯됩니다.
귀하는 컨트롤러에게 요청을 보내 표준계약 조항의 사본을 요청할 권리가 있습니다.
본인은 언제든지 개인데이터 처리에 대한동의를 철회하고, 제공된 개인데이터에 액세스하고, 수정, 삭제, 처리제한 및 데이터처리에 반대할 수 있는 권리 및 권리에 대해고지 받았음을 선언합니다.
GDPR 조항을 위반하는 경우 개인데이터 보호사무국장에게 이의를 제기합니다.

기술 사양

SVAN 974 진동측정기 및 FFT 분석기

Applications

Hand-arm vibration

Whole-body vibration

Machine vibration

Building/ground vibration

Hardware Features

Number of channels

Self-vibration detection

Auto-calibration

Keyboard lock

Remote communication

Bluetooth

Communication Interfaces

USB, I/O

LED indicator

Display

Keyboard

9 buttons

Memory

32 GB

Battery type

Operating time

12h-16h

Operating temperature range

-10 °C to 50 °C

Humidity range

up to 90% RH

Weight

390 grams

Size

140x83x33 mm

Vibration measurement features

Standards

ISO 20816-1

Number of channels

Sensor type

IEPE

Input type

IEPE

Measurement range

0.01 ms-2 RMS ÷ 500 ms-2 Peak

Frequency range

0.5 Hz ÷ 14 kHz

Profiles per channel

Time constants

From 100 ms to 10 s

1/1 octave

option

1/3 octave

option

WAV recording

option

FFT

RPM

option
